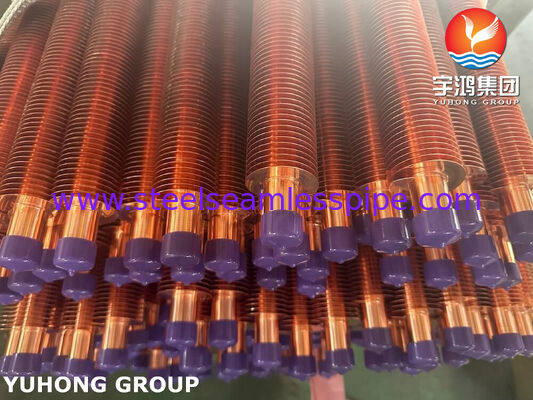

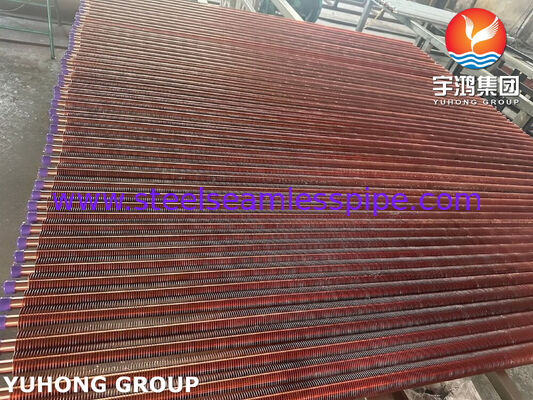

Tubos con aletas extruidos ASTM B111 C70600
Los tubos con aletas extruidos ASTM B111 C70600 son componentes de transferencia de calor de primera calidad fabricados a partir de tubos sin costura de aleación de cobre y níquel 90/10. A través de un proceso de extrusión en frío de precisión, el material del tubo base se forma plásticamente en aletas integrales sin unión mecánica ni soldadura. Este método de fabricación produce una estructura de aleta continua de una sola pieza que ofrece una excelente conductividad térmica, una excelente resistencia a la corrosión y una integridad mecánica excepcional.
La aleación de cobre y níquel C70600 combina una alta resistencia a la corrosión del agua de mar, la bioincrustación, la erosión y los entornos que contienen cloruro con un excelente rendimiento térmico, lo que la convierte en uno de los materiales preferidos para condensadores marinos, plataformas marinas, plantas desalinizadoras, construcción naval, generación de energía e industrias de procesamiento químico.
Los tubos con aletas extruidos maximizan la superficie externa mientras mantienen una eficiencia de transferencia de calor superior, proporcionando una vida útil más larga y costos de mantenimiento reducidos en comparación con las construcciones de tubos con aletas convencionales.
Características y beneficios
- Construcción de aleta integral sin resistencia de interfaz de aleta a tubo
- Excelente conductividad térmica para una transferencia de calor de alta eficiencia.
- Excelente resistencia a la corrosión del agua de mar y al ataque de cloruros.
- Resistencia superior a la erosión causada por fluidos de alta velocidad.
- Excelente resistencia al biofouling marino
- Alta resistencia mecánica y larga vida a la fatiga.
- Sin corrosión galvánica entre la aleta y el tubo.
- Excelente precisión dimensional y uniformidad de aletas.
- Adecuado para servicio continuo en entornos marinos hostiles
- Bajo mantenimiento y vida operativa extendida
Aplicaciones típicas
Los tubos con aletas extruidos ASTM B111 C70600 se utilizan ampliamente en:
- Intercambiadores de calor marinos
- Condensadores de agua de mar
- Plataformas marinas de petróleo y gas
- Sistemas de refrigeración para la construcción naval
- Plantas desaladoras
- Condensadores de centrales eléctricas
- Intercambiadores de calor petroquímicos
- terminales de GNL
- Sistemas de refrigeración de agua de mar HVAC
- Equipos de refrigeración industriales
Proceso de fabricación
Los tubos con aletas extruidos se fabrican deformando plásticamente la superficie exterior del tubo de cobre y níquel utilizando equipos de laminación especializados. Durante la extrusión, la pared del tubo se desplaza hacia afuera para formar aletas integrales continuas.
Dado que tanto las aletas como el tubo se fabrican con el mismo material original, el producto final proporciona:
- Excelente adherencia a las aletas
- Sin riesgo de separación de las aletas
- Resistencia de contacto térmico mínima
- Resistencia superior a las vibraciones
- Fiabilidad a largo plazo bajo carga cíclica
Especificaciones estándar
| Artículo |
Especificación |
| Estándar del tubo base |
ASTM B111 |
| Grado del material |
C70600 (90/10 Cobre Níquel) |
| Proceso de fabricación |
Aleta integral extruida en frío |
| Tipo de tubo |
Tubo de cobre y níquel sin costura |
| Tipo de aleta |
Aleta integral extruida |
| Acabado superficial |
Acabado brillante o laminado |
| Condiciones de entrega |
Longitudes rectas |
Rango de tamaño común
Diámetro exterior del tubo base
- 12,70 mm (1/2")
- 15,88 mm (5/8")
- 19,05 mm (3/4")
- 22,23 mm (7/8")
- 25,40 mm (1")
- 31,75 mm (1-1/4")
- 38,10 mm (1-1/2")
Espesor de pared del tubo
Longitud del tubo
- Hasta 18 metros
- Longitudes personalizadas disponibles
Altura de la aleta
Grosor de la aleta
Paso de aleta
- 8 a 20 aletas por pulgada (FPI)
- Espaciado de aletas de aproximadamente 1,3 a 3,2 mm
Se pueden fabricar geometrías de aletas personalizadas de acuerdo con los requisitos de diseño térmico del cliente.
Composición química (ASTM B111 C70600)
| Elemento |
Composición (%) |
| Cobre (Cu) |
Balance |
| Níquel (Ni) |
9,0–11,0 |
| Hierro (Fe) |
1,0–1,8 |
| Manganeso (Mn) |
1,0 máx. |
| Zinc (Zn) |
1,0 máx. |
| Plomo (Pb) |
0,05 máx. |
| Carbono (C) |
0,05 máx. |
| Azufre (S) |
0,02 máx. |
Propiedades mecánicas
| Propiedad |
Valor típico |
| Resistencia a la tracción |
≥310 MPa |
| Límite elástico (0,5 % de extensión) |
≥105 MPa |
| Alargamiento |
≥30% |
| Dureza |
Normalmente entre 70 y 100 HRB (depende del temperamento) |
| Conductividad térmica |
Aproximadamente 50 W/m·K |
| Densidad |
8,94 g/cm³ |
Las propiedades mecánicas pueden variar según el temperamento, las dimensiones del tubo y las condiciones de fabricación.
Inspección y pruebas
Cada lote de tubos con aletas extruidas ASTM B111 C70600 se somete a una inspección de calidad integral para garantizar el cumplimiento de los estándares internacionales.
Las inspecciones típicas incluyen:
- Verificación de materia prima
- Análisis de composición química.
- Pruebas de propiedades mecánicas.
- Inspección dimensional
- Medición de la geometría de las aletas
- Examen visual de la superficie.
- Prueba de corrientes de Foucault
- Prueba de presión hidrostática
- Prueba de fuga de aire
- Pruebas ultrasónicas (UT) bajo pedido
- Identificación positiva de materiales (PMI)
- Prueba de aplanamiento
- Prueba de quema
- Prueba de expansión
- Prueba de dureza
- Inspección de rectitud
- Inspección del extremo del tubo
- Inspección de embalaje
Las inspecciones de terceros realizadas por SGS, TÜV, Bureau Veritas (BV), DNV, Lloyd's Register (LR), ABS e Intertek están disponibles a petición del cliente.
Seguro de calidad
Nuestro proceso de fabricación sigue estrictos procedimientos de gestión de calidad durante toda la producción. Cada tubo con aletas se produce utilizando tecnología de extrusión de precisión y se inspecciona para garantizar:
- Altura y espaciado uniformes de las aletas
- Excelente concentricidad
- Fuerte estructura de aleta integral
- Alta eficiencia de transferencia de calor
- Excelente resistencia a la corrosión
- Rendimiento confiable a largo plazo
La trazabilidad del material se mantiene desde la adquisición de la materia prima hasta la inspección final y el envío.

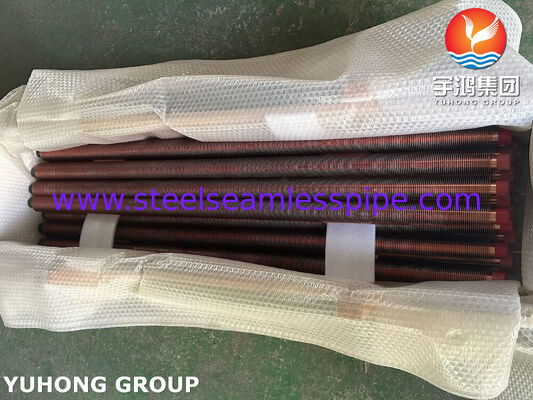

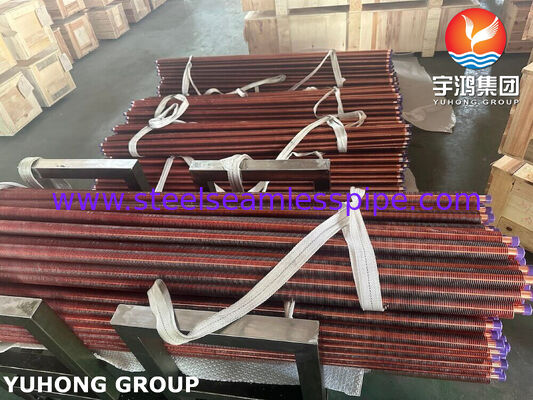

Embalaje
Los productos se embalan cuidadosamente para evitar daños en las aletas durante el transporte.
Las opciones de embalaje disponibles incluyen:
- Cajas de madera
- Cajas de exportación de madera contrachapada
- Paquetes de estructura de acero
- Envoltorio plástico protector
- Tapas finales
- Embalaje impermeable
- Embalaje de exportación personalizado
¿Por qué elegir nuestros tubos con aletas extruidos ASTM B111 C70600?
- Fabricado con tubos sin costura ASTM B111 C70600 de primera calidad
- Tecnología de aletas integrales extruidas en frío de precisión
- Excelente resistencia a la corrosión del agua de mar
- Alta eficiencia de transferencia de calor
- Larga vida útil operativa
- Estricto control dimensional
- Pruebas de calidad integrales
- Tamaños personalizados y configuraciones de aletas disponibles.
- Producción rápida y entrega en todo el mundo.
- Soporte técnico para proyectos OEM y EPC.
Nuestros tubos con aletas extruidos ASTM B111 C70600 están diseñados para aplicaciones exigentes de intercambio de calor donde son fundamentales una resistencia superior a la corrosión, eficiencia térmica y confiabilidad a largo plazo. Son una solución ideal para sistemas marinos, marinos, de desalinización, generación de energía y enfriamiento industrial que requieren un rendimiento confiable en condiciones operativas agresivas.
