EN10217-7 1.4310 Tubos con aletas extruidos para intercambiadores de calor
NuestroEN10217-7 1.4310 Tubos con aletas extruidosestán diseñados para aplicaciones exigentes de transferencia de calor que requieren una resistencia superior a la corrosión, resistencia mecánica y una larga vida útil. Fabricados con tecnología de extrusión de precisión, estos tubos con aletas proporcionan una unión mecánica integral entre el manguito de aletas y el tubo base, lo que garantiza una excelente conductividad térmica y una excelente integridad estructural en funcionamiento continuo.
Grado EN10217-71.4310Es un acero inoxidable austenítico (equivalente a AISI 301) que ofrece alta resistencia a la tracción, excelente trabajabilidad en frío y muy buena resistencia a la corrosión. Combinado con la tecnología de aletas extruidas, este material se usa ampliamente en intercambiadores de calor enfriados por aire, economizadores, sistemas de recuperación de calor residual, condensadores, radiadores y equipos de enfriamiento petroquímicos.
Cada tubo con aletas se fabrica bajo estrictos procedimientos de control de calidad para garantizar una geometría de aleta consistente, una eficiencia de transferencia de calor confiable y una estabilidad operativa a largo plazo.
Características
- Excelente rendimiento de transferencia de calor
- Fuerte unión mecánica entre la aleta y el tubo.
- Excelente resistencia a la corrosión atmosférica e industrial.
- Alta resistencia mecánica después del trabajo en frío.
- Excelente resistencia a las vibraciones
- Larga vida útil operativa
- Adecuado para aplicaciones industriales de alta temperatura
- Bajos requisitos de mantenimiento
- Espaciado uniforme de aletas para un flujo de aire optimizado
- Fabricado según especificaciones del cliente.
Aplicaciones típicas
Los tubos con aletas extruidos EN10217-7 1.4310 se utilizan ampliamente en:
- Intercambiadores de calor de carcasa y tubos
- Sistemas de recuperación de calor de plantas de energía
- Economizadores
- Unidades de recuperación de calor residual
- Plantas de procesamiento petroquímico
- Equipo de procesamiento químico
- Refinerías de petróleo y gas
- Sistemas de recuperación de calor HVAC
- Equipos de refrigeración marina
- Enfriadores secos industriales
- Sistemas de enfriamiento de procesos
Proceso de fabricación
Los tubos con aletas extruidos se producen extruyendo mecánicamente un tubo exterior de aluminio sobre el tubo base de acero inoxidable. Durante la extrusión, la funda de aluminio se deforma plásticamente en aletas continuas mientras sujeta firmemente el tubo base, creando una excelente interfaz mecánica para una transferencia de calor eficiente.
Este método de fabricación proporciona:
- Alta densidad de aletas
- Excelente fuerza de las aletas
- Resistencia superior al aflojamiento de las aletas.
- Rendimiento térmico mejorado
- Excelente resistencia a la intemperie
Dimensiones estándar
| Artículo | Rango típico |
|---|
| Diámetro exterior del tubo base | 15,88 milímetros – 63,5 milímetros |
| Espesor de pared del tubo base | 1,2 – 6,0 mm |
| Longitud del tubo | Hasta 18.000 milímetros |
| Altura de la aleta | 8 – 16 milímetros |
| Grosor de la aleta | 0,3 – 0,5 milímetros |
| Paso de aleta | 2,0 – 12 FPI (aproximadamente 2,1–12,7 mm de paso) |
| Longitud del extremo desnudo | Como se especifica |
| Material de aleta | Aluminio 1050 / 1060 / 1100 |
| Material del tubo base | EN10217-7 1.4310 Acero inoxidable |
Las dimensiones personalizadas están disponibles según los requisitos del proyecto.
Composición química de EN10217-7 1.4310
| Elemento | Contenido (%) |
|---|
| Carbono (C) | ≤0,15 |
| Silicio (Si) | ≤2,00 |
| Manganeso (Mn) | ≤2,00 |
| Fósforo (P) | ≤0,045 |
| Azufre (S) | ≤0,015 |
| Cromo (Cr) | 16,0–19,0 |
| Níquel (Ni) | 6,0–9,5 |
| Nitrógeno (N) | ≤0,11 |
La composición química cumple con los requisitos de materiales EN10217-7.
Propiedades mecánicas
| Propiedad | Valor típico |
|---|
| Resistencia a la tracción | ≥520MPa |
| Límite elástico (0,2%) | ≥210MPa |
| Alargamiento | ≥40% |
| Dureza | ≤230 HB (condición típica) |
| Módulo de elasticidad | Aproximadamente 193 GPa |
Las propiedades mecánicas pueden variar según las condiciones de fabricación y el tratamiento térmico.
Inspección y pruebas
Cada lote de producción puede someterse a una inspección exhaustiva para garantizar la calidad del producto y la precisión dimensional.
Las pruebas típicas incluyen:
- Identificación de materia prima (PMI)
- Análisis de composición química.
- Pruebas de propiedades mecánicas.
- Prueba de presión hidrostática
- Prueba de fugas neumáticas
- Prueba de corrientes de Foucault (ECT)
- Pruebas ultrasónicas (UT)
- Inspección de integridad de unión de aletas

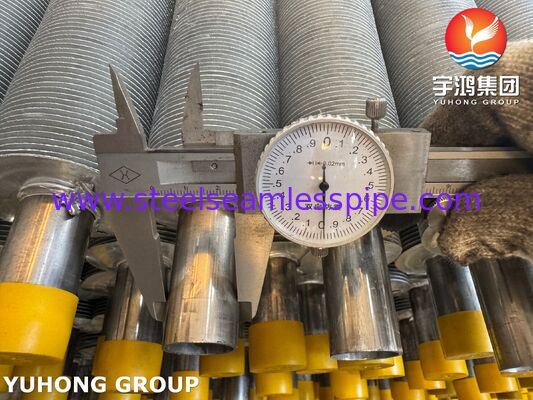

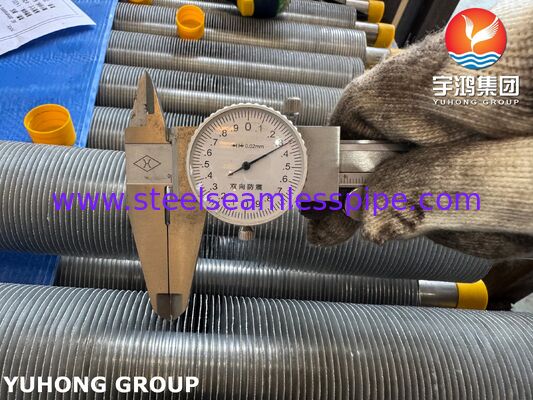

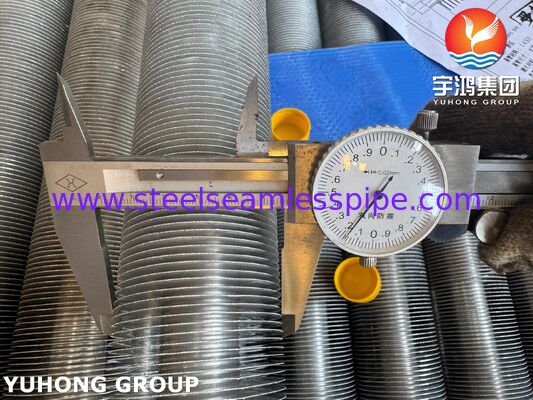

- Medición dimensional de aletas
- Inspección del diámetro exterior y del espesor de la pared.
- Inspección de rectitud
- Examen de calidad de la superficie
- Inspección visual

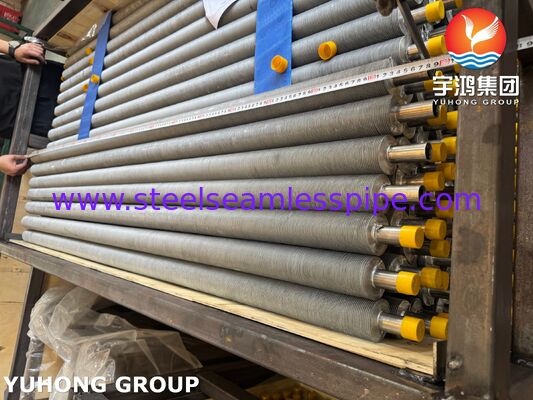

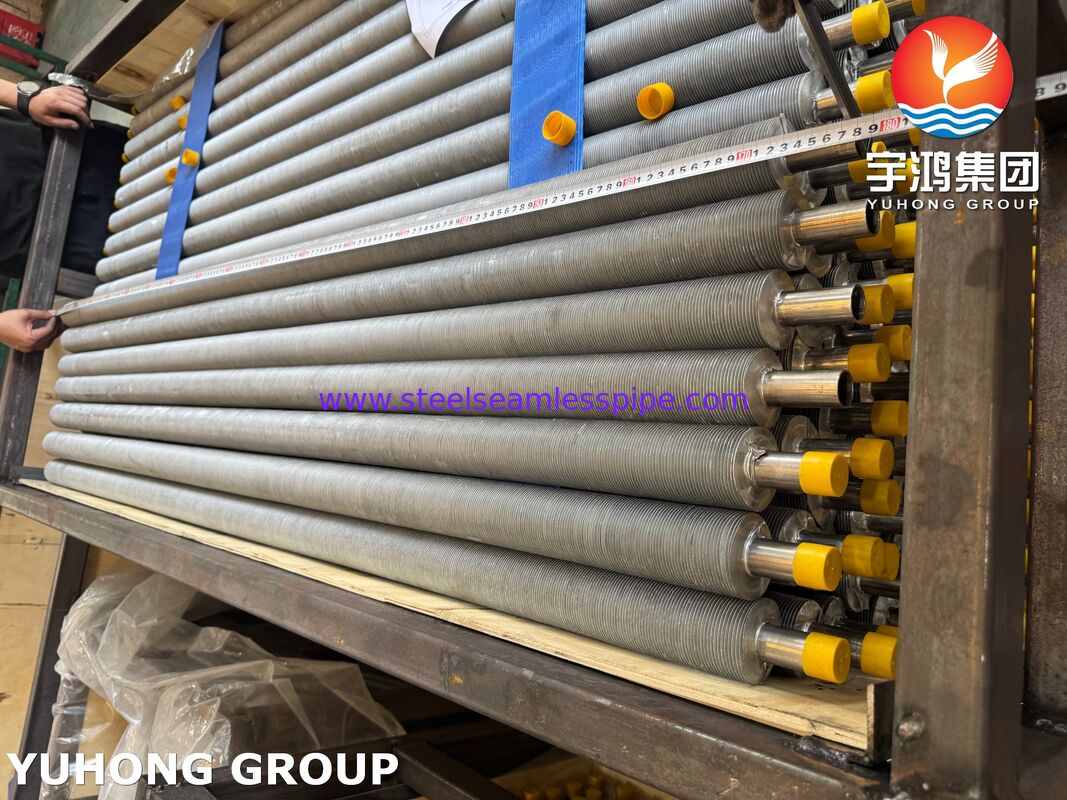

- Verificación de longitud
- Inspección de embalaje
La documentación de inspección puede incluir:
- EN 10204 3.1 Certificado de prueba de materiales
- Informe de inspección dimensional
- Informe de prueba mecánica
- Informe de análisis químico
- Informe de END
- Informe de prueba de presión
Ventajas de los tubos con aletas extruidos EN10217-7 1.4310
La combinación de acero inoxidable EN10217-7 1.4310 y construcción de aletas extruidas ofrece numerosas ventajas operativas:
- Alta eficiencia térmica
- Excelente resistencia a la corrosión en entornos industriales.
- Alta resistencia estructural
- Costos de mantenimiento reducidos
- Mayor vida útil del equipo
- Rendimiento confiable bajo temperaturas cíclicas
- Excelente resistencia a la vibración y la expansión térmica.
- Mejora de la eficiencia energética
- Menores costos operativos
Embalaje
Los productos se embalan de forma segura para evitar daños durante el transporte.
Las opciones de embalaje disponibles incluyen:
- Cajas de madera
- Cajas de madera contrachapada
- Marcos de acero
- Tapas de plástico
- Envoltura a prueba de humedad
- Exportación de envases aptos para el mar
- Embalaje personalizado a pedido
¿Por qué elegir nuestros tubos con aletas extruidos?
Con equipos de fabricación avanzados, estricta garantía de calidad y amplia experiencia en la producción de tubos con aletas, entregamos componentes para intercambiadores de calor que cumplen con los estándares de calidad internacionales. Cada tubo con aletas extruido se fabrica para lograr la máxima eficiencia térmica, dimensiones precisas y rendimiento confiable en entornos industriales exigentes.
Ya sea para la fabricación de nuevos intercambiadores de calor o proyectos de reemplazo, nuestros tubos con aletas extruidos EN10217-7 1.4310 brindan una solución confiable para la transferencia de calor a largo plazo.
