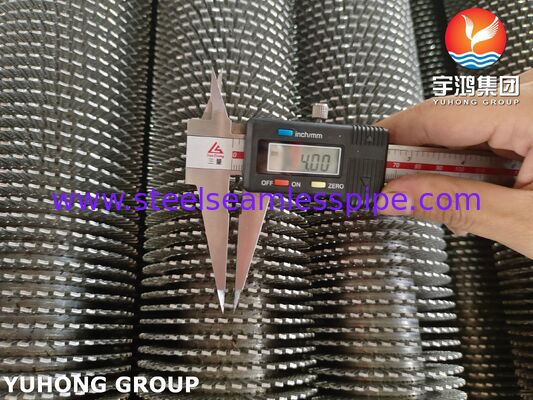

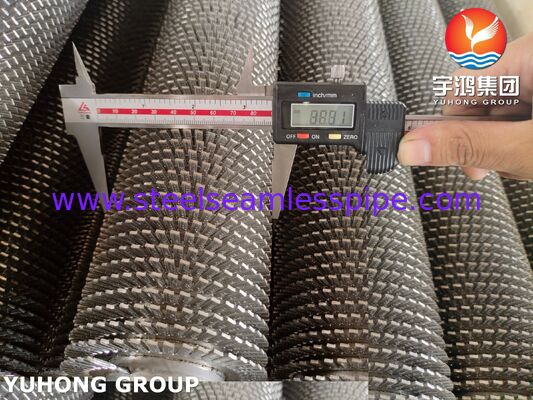

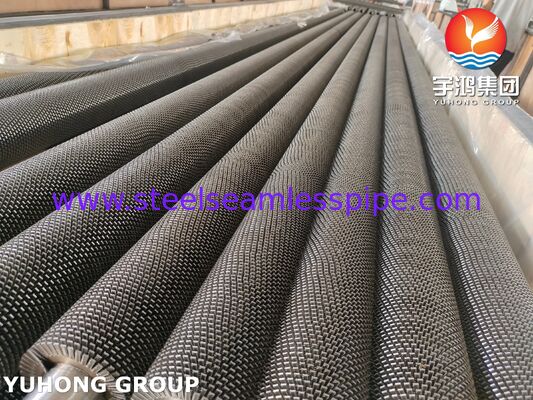

Tubos con aletas dentadas ASME SA192
Descripción general del producto
Los tubos con aletas dentadas ASME SA192 son tubos de superficie extendida de alto rendimiento fabricados mediante soldadura helicoidal de aletas de acero dentadas sobre tubos de acero al carbono sin costura que cumplen con la especificación ASME SA192. Diseñados para una transferencia de calor eficiente, estos tubos con aletas aumentan significativamente la superficie externa de intercambio de calor mientras mantienen una excelente resistencia mecánica y conductividad térmica.
El diseño de aletas dentadas crea una turbulencia controlada en el flujo de aire, lo que reduce la capa límite térmica y mejora la eficiencia de la transferencia de calor por convección en comparación con los tubos de aletas sólidas simples. Este diseño también minimiza la acumulación de polvo, lo que hace que los tubos con aletas dentadas sean especialmente adecuados para entornos donde la resistencia a la suciedad es esencial.
El material ASME SA192 es ampliamente reconocido por sus excelentes características de transferencia de calor, soldabilidad confiable y rendimiento confiable en condiciones de presión moderada y temperatura elevada, lo que lo convierte en una opción ideal para equipos industriales de recuperación de calor.
Características
- Fabricado con tubos de acero al carbono sin costura ASME SA192 de primera calidad.
- Aletas dentadas soldadas helicoidalmente para una máxima eficiencia de transferencia de calor.
- Caída de presión reducida en el lado del aire
- Resistencia mejorada a la incrustación y la acumulación de polvo.
- Excelente conductividad térmica
- Alta integridad de soldadura con fijación de aletas continua
- Geometría y espaciado uniformes de las aletas
- Adecuado para servicio continuo de alta temperatura
- Excelente precisión dimensional
- Larga vida útil con bajos requisitos de mantenimiento
Aplicaciones típicas
Los tubos con aletas dentadas ASME SA192 se utilizan ampliamente en:
- Sobrecalentador y economizador
- Precalentadores de aire
- Calentadores encendidos
- Generadores de vapor con recuperación de calor (HRSG)
- Intercambiadores de calor petroquímicos
- Calentadores de proceso de refinería
- Calderas Industriales
- Plantas de Generación de Energía
- Plantas Fertilizantes
- Plantas de procesamiento químico
- Instalaciones de petróleo y gas
- Sistemas marinos de recuperación de calor
Proceso de fabricación
El proceso de fabricación incluye:
- Inspección de materia prima entrante.
- Enderezamiento y preparación de tubos.
- Formación de aletas de tiras de acero
- Dentado de tira de aleta
- Soldadura por resistencia de alta frecuencia de aletas.
- Inspección de cordones de soldadura
- Verificación dimensional
- Pruebas hidrostáticas o neumáticas (cuando se especifique)
- Limpieza de superficies
- Protección anticorrosión
- Inspección final y embalaje.
Rango de tamaño estándar
| Artículo |
Gama estándar |
| Diámetro exterior del tubo base |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Espesor de pared del tubo |
2,0 mm – 8,0 mm |
| Longitud del tubo |
Hasta 18.000 milímetros |
| Altura de la aleta |
8mm – 25mm |
| Grosor de la aleta |
0,8 mm – 2,0 mm |
| Paso de aleta |
3,5 mm – 12 mm |
| Densidad de aletas |
80–285 aletas/m |
| Material del tubo |
ASMESA192 |
| Material de aleta |
Acero al Carbono, Acero Aleado, Acero Inoxidable (según condiciones de servicio) |
Las dimensiones personalizadas están disponibles según los dibujos del cliente y los requisitos de diseño térmico.
Composición química ASME SA192
| Elemento |
Máximo (%) |
| Carbono (C) |
0,18 |
| Manganeso (Mn) |
0,27–0,63 |
| Fósforo (P) |
0.035 |
| Azufre (S) |
0.035 |
| Silicio (Si) |
0,25 |
La composición controlada con bajo contenido de carbono proporciona una excelente soldabilidad al tiempo que mantiene una buena conductividad térmica y rendimiento mecánico.
Propiedades mecánicas
| Propiedad |
Valor |
| Resistencia a la tracción |
Mínimo 325 MPa |
| Fuerza de producción |
Mínimo 180 MPa |
| Alargamiento |
Mínimo 35% |
| Dureza |
Cumple con los requisitos de ASME SA192 |
| Prueba de aplanamiento |
Aprobar |
| Prueba de quema |
Aprobar |
| Prueba hidrostática |
Según lo especificado por ASME SA192 |
Estas propiedades mecánicas hacen que ASME SA192 sea adecuado para servicios de calderas e intercambiadores de calor donde se requiere un rendimiento de presión confiable y eficiencia térmica.
Inspección y pruebas
Cada tubo con aletas dentadas ASME SA192 puede someterse a inspecciones de calidad integrales, que incluyen:
Inspección de Materias Primas
- Verificación del certificado de materiales
- Análisis de composición química.
- Verificación mecánica de propiedades.
Inspección dimensional
- Diámetro exterior del tubo
- Grosor de la pared
- Longitud del tubo
- Altura de la aleta
- paso de aleta
- Grosor de la aleta
- Rectitud
- Alineación de aletas
Inspección de soldadura
- Inspección continua de la integridad de la soldadura
- Examen visual de soldadura
- Verificación de penetración de soldadura
- Inspección de calidad de unión de aletas
Pruebas no destructivas (opcional)
- Prueba de corrientes de Foucault (ECT)
- Pruebas ultrasónicas (UT)
- Pruebas de partículas magnéticas (MT)
- Pruebas de líquidos penetrantes (PT)
Prueba de presión
- Prueba hidrostática
- Prueba de fugas neumáticas (cuando se especifique)
Verificación de desempeño
- Prueba de adherencia de las aletas
- Inspección de la superficie de transferencia de calor.
- Inspección de acabado superficial
- Inspección de embalaje
- Examen visual final
Ventajas del diseño de aleta dentada
En comparación con los tubos de aletas sólidas, los tubos de aletas dentadas proporcionan:
- Mayor coeficiente general de transferencia de calor.
- Turbulencia de aire mejorada para un mejor rendimiento térmico.
- Mejor resistencia a las incrustaciones
- Reducción de la acumulación de polvo
- Menores requisitos de mantenimiento
- Eficiencia mejorada en el intercambio de calor del lado del gas.
- Rendimiento térmico más estable durante el funcionamiento a largo plazo
- Mayor eficiencia energética de los equipos.
Estándares de calidad
La fabricación y la inspección pueden cumplir con los requisitos del cliente y los estándares reconocidos internacionalmente, que incluyen:
- ASMESA192
- ASME Sección II
- ASME Sección VIII
- Especificaciones de materiales ASTM (cuando corresponda)
- Normas de inspección EN e ISO bajo petición
Embalaje
Los productos están cuidadosamente protegidos para evitar daños durante el transporte:
- Tapas de plástico
- Recubrimiento protector antioxidante (opcional)
- Envoltura impermeable
- Paquetes de estructura de acero
- Cajas de madera para envíos de exportación.
- Embalaje de exportación personalizado disponible
¿Por qué elegir nuestros tubos con aletas dentadas ASME SA192?
Nuestros tubos con aletas dentadas ASME SA192 están diseñados para maximizar la eficiencia de la transferencia de calor, reducir los costos operativos y garantizar la confiabilidad a largo plazo en aplicaciones industriales exigentes. Fabricado con tecnología de soldadura de alta frecuencia de precisión, cada tubo se somete a un riguroso control de calidad para garantizar una excelente unión de aleta a tubo, precisión dimensional y rendimiento confiable. Disponibles en una amplia gama de configuraciones estándar y personalizadas, nuestros tubos con aletas brindan una solución ideal para economizadores de calderas, sistemas de recuperación de calor residual, intercambiadores de calor enfriados por aire y otros equipos térmicos que requieren un intercambio de calor eficiente y duradero.
