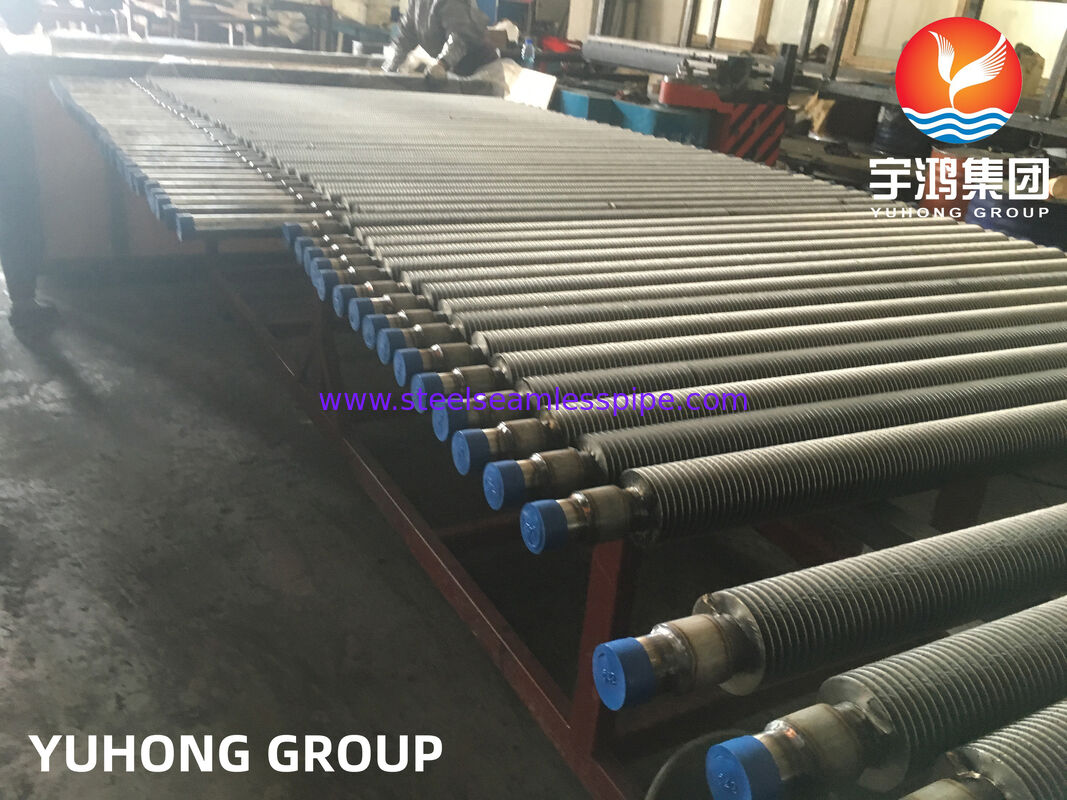

Tubos con aletas soldados por alta frecuencia para economizadores de alta presión (ASME SA213 T12)
Descripción general del producto
NuestroTubos con aletas soldados por alta frecuencia para economizadores de alta presiónse fabrican usando premiumASME SA213 T12Tubos sin costura de acero de aleación de cromo-molibdeno y tecnología avanzada de soldadura por resistencia de alta frecuencia. Diseñados para sistemas de calderas de alta presión, estos tubos con aletas maximizan la recuperación de calor de los gases de combustión al tiempo que mantienen una resistencia mecánica excepcional y una confiabilidad a largo plazo bajo temperaturas y presiones elevadas.
El proceso de soldadura de alta frecuencia crea una unión metalúrgica continua entre la aleta y el tubo base, lo que reduce significativamente la resistencia al contacto térmico en comparación con las aletas unidas mecánicamente. El resultado es una mayor eficiencia de transferencia de calor, una mayor integridad estructural y una excelente resistencia a los ciclos térmicos, lo que convierte a estos tubos con aletas en la opción preferida para centrales eléctricas modernas, calderas industriales, sistemas de recuperación de calor residual e instalaciones petroquímicas.
Características del producto
- Alta eficiencia térmica para una máxima recuperación de calor.
- Unión continua de aleta a tubo soldada por alta frecuencia
- Excelente resistencia a la fatiga térmica
- Excelente resistencia a la fluencia a temperaturas elevadas
- Resistencia superior a la oxidación y la corrosión.
- Baja resistencia de contacto térmico
- Geometría de aleta uniforme para una transferencia de calor constante
- Alta resistencia a la vibración y al aflojamiento de las aletas.
- Larga vida útil operativa
- Adecuado para economizadores de calderas de alta presión.
- Dimensiones y configuraciones de aletas totalmente personalizables.
- Fabricado bajo estrictos procedimientos de control de calidad.
Aplicaciones típicas
Los tubos con aletas soldados por alta frecuencia fabricados con ASME SA213 T12 se utilizan ampliamente en:
- Economizadores de alta presión
- Centrales eléctricas de servicios públicos
- Centrales Eléctricas de Ciclo Combinado (CCPP)
- Generadores de vapor con recuperación de calor (HRSG)
- Calderas de recuperación de calor residual (WHRB)
- Plantas petroquímicas
- refinerías de petróleo
- Plantas fertilizantes
- Calderas de vapor industriales
- Centrales eléctricas de biomasa
- Plantas de cemento
- Instalaciones de fabricación de acero
Proceso de fabricación
La tira de aletas se suelda continuamente a la superficie exterior del tubo sin costura mediante soldadura por resistencia eléctrica de alta frecuencia. Durante la soldadura, el calor localizado y la presión de forjado producen una unión metalúrgica completa sin metal de aportación.
Este método de fabricación ofrece:
- Excelente conductividad térmica
- Alta integridad de la soldadura
- Zona mínima afectada por el calor
- Accesorio de aleta fuerte
- Espaciado uniforme de aletas
- Excelente precisión dimensional
Especificación de materiales
| Artículo |
Especificación |
| Material del tubo |
ASME SA213 T12 |
| Tipo de material |
Acero de aleación ferrítica sin costura |
| Estándar de tubo |
ASME SA213/ASTM A213 |
| Material de aleta |
Acero al carbono, acero aleado o acero inoxidable |
| Tipo de aleta |
Aleta sólida soldada de alta frecuencia |
| Método de fabricación |
Soldadura por resistencia de alta frecuencia (HFW) |
Dimensiones estándar
| Parámetro |
Gama estándar |
| Diámetro exterior del tubo |
19,05–63,5 mm (3/4"–2-1/2") |
| Espesor de pared del tubo |
2,0–8,0 mm |
| Longitud del tubo |
Hasta 24.000 mm |
| Altura de la aleta |
8-25 milímetros |
| Grosor de la aleta |
0,8–2,0 mm |
| Paso de aleta |
3 a 12 aletas/pulgada (FPI) |
| Extremos de tubo desnudos |
Según dibujos del cliente. |
| Tolerancia dimensional |
Según normas aplicables |
Se encuentran disponibles tamaños y perfiles de aletas personalizados para cumplir con los requisitos de diseño específicos del intercambiador de calor y del economizador.
Composición química de ASME SA213 T12
| Elemento |
Contenido (%) |
| Carbono (C) |
0,05–0,15 |
| Manganeso (Mn) |
0,30–0,61 |
| Silicio (Si) |
≤0,50 |
| Fósforo (P) |
≤0,025 |
| Azufre (S) |
≤0,025 |
| Cromo (Cr) |
0,80–1,25 |
| Molibdeno (Mo) |
0,44–0,65 |
La composición química proporciona un equilibrio óptimo entre resistencia, resistencia a la oxidación y rendimiento a altas temperaturas, lo que hace que SA213 T12 sea adecuado para servicios exigentes de calderas.
Propiedades mecánicas
| Propiedad |
Requisito mínimo |
| Resistencia a la tracción |
≥415 MPa |
| Fuerza de producción |
≥220MPa |
| Alargamiento |
≥30% |
| Dureza |
Según ASME SA213 |
| Temperatura de servicio |
Hasta aproximadamente 550 °C (dependiendo de las condiciones de funcionamiento) |
Estas propiedades mecánicas garantizan un rendimiento confiable en condiciones sostenidas de alta presión y alta temperatura.
Inspección y pruebas
Cada tubo con aletas se somete a rigurosas inspecciones de calidad durante toda la producción para garantizar el cumplimiento de ASME y las especificaciones del cliente.
Inspección de Materias Primas
- Verificación del certificado de material (EN 10204 3.1 disponible bajo petición)
- Identificación positiva de materiales (PMI)
- Análisis de composición química.
- Verificación mecánica de propiedades.
Inspección dimensional
- Diámetro exterior del tubo
- Grosor de la pared
- Longitud del tubo

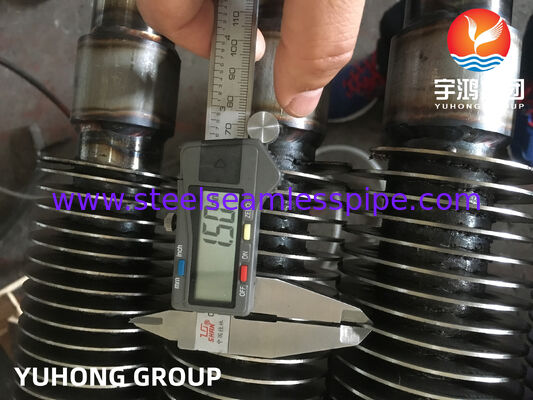

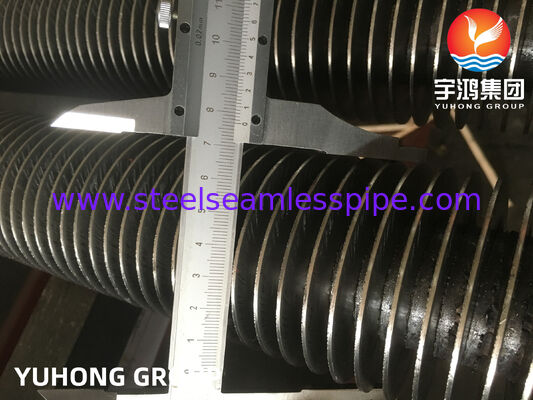

- Altura de la aleta
- Grosor de la aleta
- paso de aleta
- Espaciado de aletas
- Rectitud

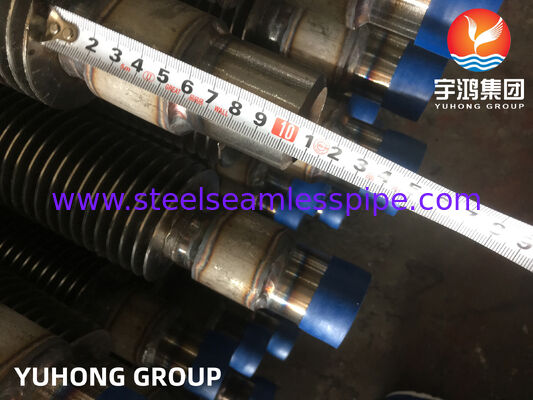

- Dimensiones del extremo desnudo
Inspección de calidad de soldadura
- Examen visual de soldadura
- Inspección continua de la integridad de la soldadura
- Verificación de unión de aletas
- Inspección de perfiles de soldadura
Pruebas no destructivas (opcional)
- Pruebas ultrasónicas (UT)
- Prueba de corrientes de Foucault (ECT)
- Pruebas de partículas magnéticas (MT)
- Pruebas de líquidos penetrantes (PT)
Prueba de presión
- Prueba de presión hidrostática
- Prueba de fuga neumática (opcional)
Pruebas de rendimiento mecánico
- Pruebas de tracción
- Prueba de aplanamiento
- Prueba de quema
- Prueba de resistencia al desprendimiento de las aletas
- Prueba de integridad de unión de aletas
Estándares de fabricación
La producción puede cumplir con:
- ASMESA213
- ASTM A213
- Código ASME para calderas y recipientes a presión
- Estándares TEMA
- Especificaciones de ingeniería del cliente
Tratamiento superficial
Los acabados de superficie disponibles incluyen:
- Recubrimiento de aceite antioxidante
- Extremos de tubo pintados de negro.
- Granallado
- protección de barniz
- Embalaje protector de exportación
- Recubrimientos personalizados bajo pedido
Ventajas de los economizadores de alta presión
En comparación con los tubos simples, los tubos con aletas soldados por alta frecuencia proporcionan:
- Mayor superficie de transferencia de calor externa.
- Mayor eficiencia térmica de la caldera.
- Recuperación mejorada del calor de los gases de combustión
- Consumo de combustible reducido
- Temperatura más baja de los gases de escape
- Diseño de economizador compacto
- Menores costos operativos
- Confiabilidad mejorada bajo servicio de alta presión
- Intervalos de mantenimiento más largos
- Costos reducidos del ciclo de vida
Embalaje
Los productos se embalan cuidadosamente para evitar daños durante el transporte.
Las opciones de embalaje incluyen:
- Paquetes de estructura de acero
- cajas de madera
- Embalaje de exportación apto para el mar
- Tapas de plástico
- Envoltura impermeable
- Embalaje personalizado según los requisitos del proyecto.
¿Por qué elegir nuestros tubos con aletas soldados de alta frecuencia ASME SA213 T12?
Fabricamos tubos con aletas soldados por alta frecuencia utilizando equipos de soldadura automatizados de precisión y rigurosos sistemas de gestión de calidad para garantizar un rendimiento constante en aplicaciones de economizador de alta presión. Cada tubo se produce con una geometría de aleta precisa, unión metalúrgica continua y un estricto control dimensional, lo que da como resultado una excelente eficiencia de transferencia de calor y un funcionamiento confiable. Con una inspección integral, una personalización flexible y un suministro confiable en todo el mundo, nuestros tubos con aletas ayudan a las plantas de energía, fabricantes de calderas y contratistas de EPC a mejorar la eficiencia energética, reducir las emisiones y extender la vida útil de los equipos en entornos industriales exigentes.
