Tubos de aletas integrados para condensadores de enfriadores de aire (GOST 550-2020 + AL1060)
Descripción general del producto
Tubos de aletas integrados para condensadores de enfriadores de aireson componentes de transferencia de calor de alto rendimiento diseñados parasistemas de condensadores enfriados por aire (ACC)y aplicaciones de refrigeración industrial a gran escala. Fabricado con unTubo base de acero al carbono GOST 550-2020 combinado con aletas integradas de aluminio AL1060Estos tubos proporcionan una excelente conductividad térmica, resistencia mecánica y resistencia a la corrosión a largo plazo.
La estructura de aletas integradas se produce mecanizando ranuras helicoidales en la superficie exterior del tubo de acero e incrustando firmemente aletas de aluminio en las ranuras. Este método de unión mecánica crea una conexión duradera de aleta a tubo, lo que garantiza una transferencia de calor eficiente incluso en condiciones de alta vibración, ciclos térmicos y condiciones de funcionamiento en exteriores.
Estos tubos de aletas se aplican ampliamente enPlantas de energía, instalaciones petroquímicas, unidades de refinería, plantas de procesamiento de gas natural y sistemas industriales de condensación de vapor., donde son esenciales un rendimiento confiable de eliminación de calor y una larga vida útil.
Características y ventajas del producto
1. Alta eficiencia térmica
Las aletas de aluminio AL1060 proporcionan una excelente conductividad térmica, aumentando significativamente el área de transferencia de calor externa en comparación con los tubos desnudos. La superficie ampliada mejora la eficiencia de la transferencia de calor del lado del aire, lo que permite diseños de condensadores compactos.
2. Fuerte unión mecánica entre la aleta y el tubo
El proceso de fabricación de aletas integradas crea una conexión mecánica estrecha entre la aleta de aluminio y el tubo de acero. Esto evita que las aletas se aflojen durante las fluctuaciones de temperatura, la vibración y el funcionamiento a largo plazo.
3. Excelente resistencia a la corrosión en exteriores
Las aletas de aluminio forman naturalmente una capa protectora de óxido, proporcionando resistencia contra la corrosión atmosférica. El tubo de acero GOST 550-2020 ofrece una capacidad confiable de soportar presión para el servicio del condensador.
4. Adecuado para entornos industriales hostiles
Los tubos con aletas integradas son especialmente adecuados para condensadores enfriados por aire expuestos a:
- Altas temperaturas ambientales
- Polvo y atmósfera industrial.
- Vibración continua
- Grandes variaciones de temperatura
Proceso de fabricación
-
Preparación del tubo base
- Los tubos de acero al carbono GOST 550-2020 se inspeccionan y se limpian las superficies.
- Las dimensiones del tubo y la calidad de la superficie se verifican antes del aleteo.
-
Mecanizado de ranuras
- Las ranuras helicoidales están mecanizadas con precisión en la superficie exterior del tubo.
- La profundidad y el paso de la ranura se controlan para garantizar una incrustación adecuada de las aletas de aluminio.
-
Incrustación de aletas de aluminio
- Las tiras de aluminio AL1060 se enrollan en las ranuras bajo tensión controlada.
- El material del tubo se expande mecánicamente alrededor de la raíz de la aleta para lograr una unión segura.
-
Tratamiento de acabado
- Inspección dimensional
- Examen de calidad de la superficie
- Prueba de presión hidráulica
- Verificación de calidad final
Especificaciones comunes
| Artículo |
Rango de especificaciones |
| Material del tubo base |
GOST 550-2020 Acero al carbono |
| Material de aleta |
AL1060 Aluminio |
| Tipo de tubo |
Tubo de acero sin costura |
| Tipo de fabricación |
Tubo de aleta adherido mecánico con pie en L integrado/ranurado |
| Diámetro exterior del tubo |
25,4 mm – 76,2 mm |
| Espesor de pared del tubo |
2,0 mm – 8,0 mm |
| Longitud del tubo |
3.000 milímetros – 18.000 milímetros |
| Altura de la aleta |
8mm – 20mm |
| Grosor de la aleta |
0,2 mm – 0,5 mm |
| Paso de aleta |
2,0 mm – 5,0 mm |
| Temperatura máxima de funcionamiento |
Hasta aproximadamente 300°C (dependiendo de las condiciones de diseño) |
Las dimensiones personalizadas están disponibles según los dibujos del cliente y los requisitos de diseño del condensador.
Aplicaciones típicas
Tubos de aletas integrados fabricados conMateriales GOST 550-2020 + AL1060se utilizan comúnmente en:
- Condensadores enfriados por aire (ACC)
- Sistemas de condensación de turbina de vapor.
- Plantas de generación de energía
- Unidades de enfriamiento de procesos petroquímicos
- Sistemas de recuperación de calor de refinería.
- Instalaciones de procesamiento de gas natural
- Sistemas de refrigeración industriales
- Equipos intercambiadores de calor a gran escala.
Métodos de inspección y prueba
Para garantizar la confiabilidad y el cumplimiento de los requisitos de los intercambiadores de calor industriales, los tubos con aletas integradas se someten a procedimientos de inspección integrales.
1. Inspección de Materias Primas
- Verificación de certificados de materiales (MTC)
- Análisis de composición química.
- Pruebas de propiedades mecánicas.
- Inspección dimensional
2. Prueba del tubo base
- Pruebas ultrasónicas (UT)
- Prueba de corrientes de Foucault (ECT)
- Prueba de presión hidráulica
- Inspección visual de la superficie
3. Inspección de la calidad de las aletas
- Examen de unión de aleta a tubo

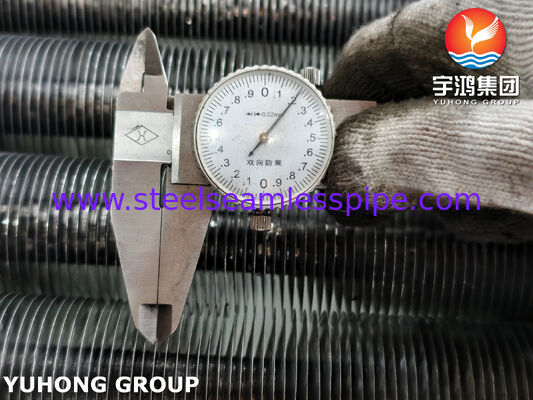

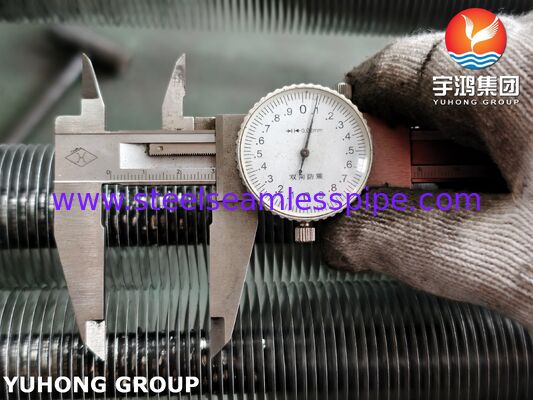

- Medición de la altura y el paso de las aletas.
- Verificación de la fuerza de tracción
- Inspección de defectos superficiales
4. Inspección final

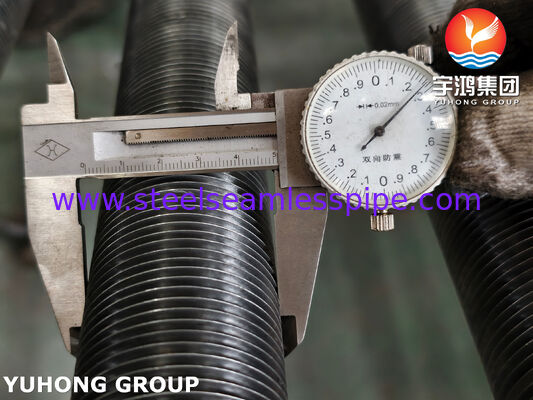

- Medición del diámetro exterior
- Inspección del espesor de la pared
- Inspección de rectitud de tubos
- Verificación de longitud

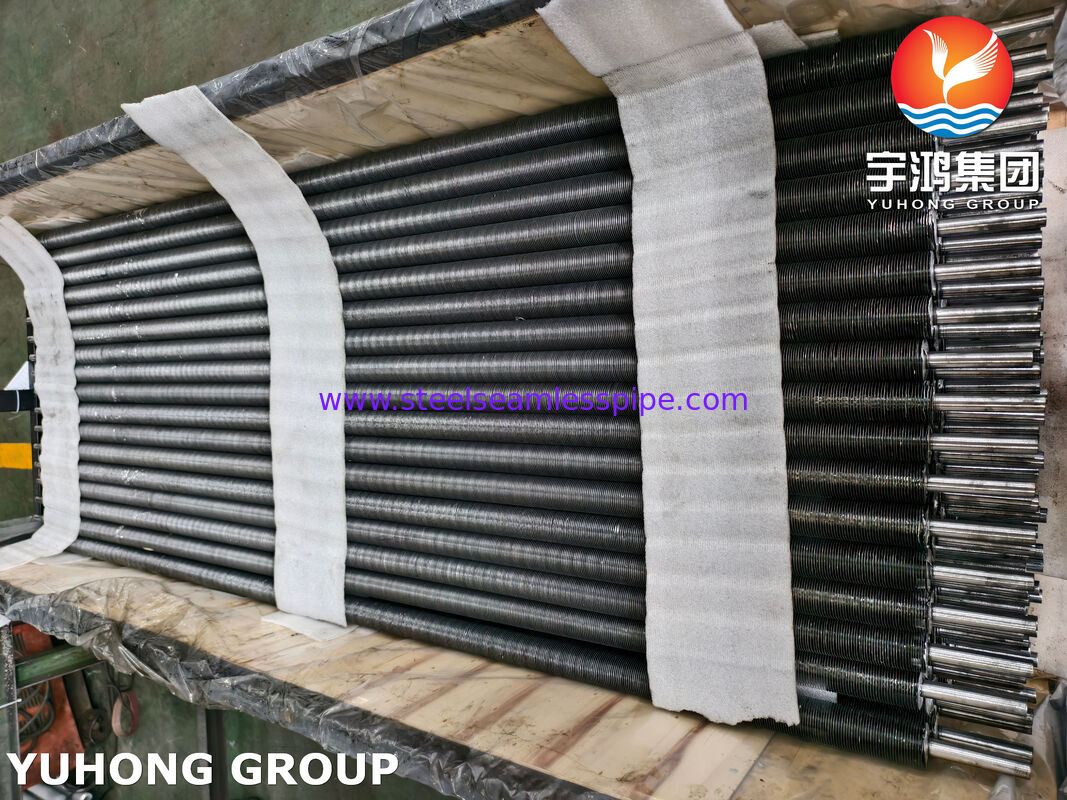

- Inspección de embalaje
Composición química
Tubo base de acero al carbono GOST 550-2020 (típico)
| Elemento |
Contenido típico (%) |
| Carbono (C) |
≤ 0,25 |
| Silicio (Si) |
0,17 – 0,37 |
| Manganeso (Mn) |
0,35 – 0,80 |
| Fósforo (P) |
≤ 0,035 |
| Azufre (S) |
≤ 0,035 |
| Hierro (Fe) |
Balance |
La composición química puede variar según el grado de acero GOST específico especificado por el cliente.
Material de aleta de aluminio AL1060
| Elemento |
Contenido típico (%) |
| Aluminio (Al) |
≥ 99,60 |
| Silicio (Si) |
≤ 0,25 |
| Hierro (Fe) |
≤ 0,35 |
| Cobre (Cu) |
≤ 0,05 |
| Manganeso (Mn) |
≤ 0,03 |
| Magnesio (Mg) |
≤ 0,03 |
| Zinc (Zn) |
≤ 0,05 |
Propiedades mecánicas
Tubo de acero GOST 550-2020 (típico)
| Propiedad |
Requisito |
| Resistencia a la tracción |
370 – 500MPa |
| Fuerza de producción |
≥ 215 MPa |
| Alargamiento |
≥ 20% |
| Dureza |
Según los requisitos de grado aplicables. |
Material de aleta de aluminio AL1060
| Propiedad |
Valor típico |
| Resistencia a la tracción |
70 – 130 MPa |
| Fuerza de producción |
20 – 80MPa |
| Alargamiento |
≥ 20% |
| Densidad |
2,70 g/cm³ |
| Conductividad térmica |
Aprox. 230 W/m·K |
¿Por qué elegir nuestros tubos de aletas integrados?
- Fabricado según los requisitos internacionales de la industria de intercambiadores de calor.
- Rendimiento confiable del tubo de acero GOST 550-2020
- Aletas de aluminio AL1060 de alta conductividad.
- Fuerte unión mecánica de aleta a tubo
- Adecuado para aplicaciones de condensadores enfriados por aire de alta capacidad
- Inspección estricta durante toda la fabricación.
- Tamaños personalizados disponibles para contratistas EPC y fabricantes de intercambiadores de calor OEM
