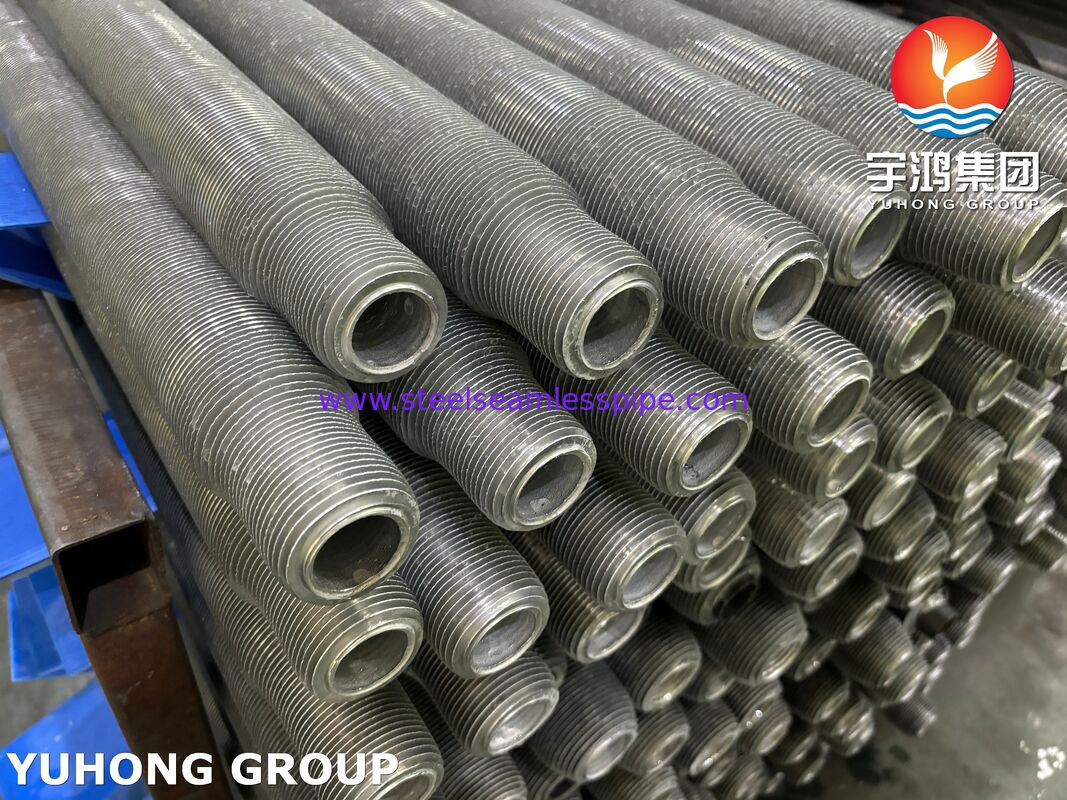

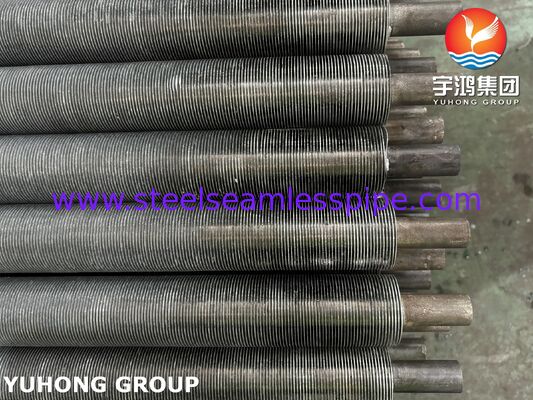

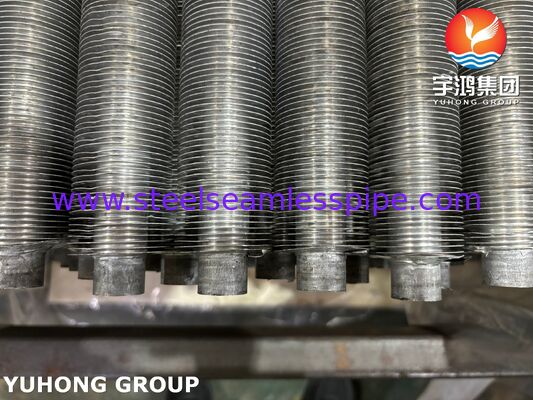

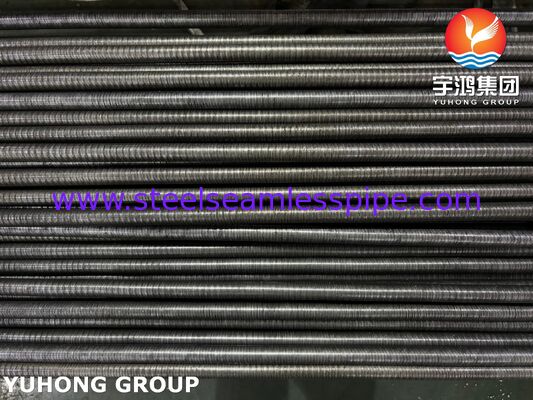

Tubos con aletas extruidos para condensadores enfriados por aire (ASTM A192 + Aluminio 1060)
Descripción general del producto
Tubos con aletas extruidos para condensadores enfriados por aireson componentes de transferencia de calor de alta eficiencia diseñados para aplicaciones de refrigeración exigentes donde se requiere un rendimiento térmico confiable, resistencia a la corrosión y una larga vida útil. Fabricado con una alta calidadTubo base de acero al carbono ASTM A192yMaterial de aleta exterior de aluminio 1060., estos tubos proporcionan una excelente capacidad de intercambio de calor paracondensadores enfriados por aire (ACC), sistemas de enfriamiento de plantas de energía, instalaciones petroquímicas, unidades de refinería y equipos de recuperación de calor industrial.
El proceso de fabricación por extrusión forma una estructura integral de aletas de aluminio alrededor del tubo de acero, creando una fuerte unión mecánica entre la aleta y el tubo. En comparación con los tubos de aletas tradicionales envueltos o soldados, los tubos de aletas extruidos ofrecen una estabilidad de contacto mejorada, una mayor protección contra la corrosión y una resistencia superior a la vibración y los ciclos térmicos.
La combinación de tubos de acero al carbono ASTM A192 y aletas de aluminio 1060 proporciona un equilibrio optimizado entre resistencia mecánica, conductividad térmica y funcionamiento económico, lo que los hace ampliamente utilizados en sistemas de intercambiadores de calor enfriados por aire a gran escala.
Características y ventajas clave
1. Estructura de aleta extruida integral
La aleta de aluminio se extruye mecánicamente sobre la superficie exterior del tubo de acero, asegurando:
- Alta presión de contacto entre aleta y tubo
- Resistencia de contacto térmico reducida
- Eficiencia de transferencia de calor a largo plazo
- Excelente resistencia a la vibración y la expansión térmica.
2. Excelente protección contra la corrosión
Durante la extrusión, el aluminio forma una capa protectora continua alrededor de la superficie del tubo, lo que ayuda a proteger el tubo de acero al carbono de la corrosión atmosférica y mejora la confiabilidad del servicio en instalaciones al aire libre.
3. Alto rendimiento de transferencia de calor
El aluminio 1060 proporciona una excelente conductividad térmica, lo que permite una disipación de calor eficiente en condensadores enfriados por aire manteniendo una construcción liviana.
4. Adecuado para entornos operativos hostiles
Los tubos con aletas extruidos se aplican comúnmente en:
- Plantas de generación de energía
- Instalaciones de procesamiento de petróleo y gas
- refinerías
- Plantas petroquímicas
- Estaciones compresoras de gas natural
- Grandes sistemas de refrigeración industriales.
Aplicaciones típicas
Condensadores enfriados por aire (ACC)
Los tubos con aletas extruidos se utilizan ampliamente en sistemas ACC para:
- Condensación de vapor en centrales térmicas.
- Sistemas de recuperación de calor residual.
- Refrigeración de procesos industriales
- Centrales de ciclo combinado
Intercambiadores de calor
Adecuado para:
- Intercambiadores de calor de carcasa y tubos
- Paquetes de condensadores
- Módulos de refrigeración
- Enfriadores de aire de proceso
Industrias energéticas y petroquímicas
Las aplicaciones comunes incluyen:
- Condensadores de vapor de escape de turbina
- Sistemas de enfriamiento de refinerías
- Condensadores de procesos químicos
- Unidades de refrigeración por compresión de gas
Especificaciones estándar
| Artículo |
Especificación |
| Nombre del producto |
Tubos con aletas extruidos |
| Solicitud |
Condensadores enfriados por aire / Intercambiadores de calor enfriados por aire |
| Material del tubo base |
Acero al carbono ASTM A192 |
| Material de aleta |
Aluminio 1060 |
| Método de fabricación |
Conformado por extrusión de aluminio |
| Tipo de tubo |
Tubo de acero al carbono sin costura |
| Tipo de aleta |
Aleta integral de aluminio extruido |
| Condición de la superficie |
Acabado de molino/tratamiento personalizado |
| Longitud estándar |
6.000 mm / 12.000 mm (longitudes personalizadas disponibles) |
Rango de tamaño común
Las siguientes dimensiones se producen comúnmente para aplicaciones de condensadores enfriados por aire:
Dimensiones del tubo base
| Parámetro |
Rango típico |
| Diámetro externo |
19,05 mm – 38,10 mm |
| Espesor de la pared |
1,65 mm – 3,50 mm |
| Longitud del tubo |
3.000 milímetros – 15.000 milímetros |
Los tamaños comunes incluyen:
- 25,4 × 2,11 milímetros
- 31,75 × 2,11 milímetros
- 38,1 × 2,77 milímetros
Dimensiones de aletas extruidas
| Parámetro |
Rango típico |
| Diámetro exterior de la aleta |
40mm – 80mm |
| Altura de la aleta |
8mm – 22mm |
| Grosor de la aleta |
0,3 mm – 0,6 mm |
| Densidad de aletas |
394 – 630 aletas/metro |
(Se pueden fabricar dimensiones personalizadas según los dibujos del cliente y los requisitos de diseño térmico).
Especificaciones de materiales
Tubo base de acero al carbono ASTM A192
ASTM A192 es una especificación de tubo de intercambiador de calor y caldera de acero al carbono sin costura ampliamente utilizada para aplicaciones de transferencia de calor a alta temperatura y presión.
Composición química (típica)
| Elemento |
Máximo / Requisito |
| Carbono (C) |
≤0,06–0,18% |
| Manganeso (Mn) |
0,27–0,63% |
| Fósforo (P) |
≤0,035% |
| Azufre (S) |
≤0,035% |
| Silicio (Si) |
≤0,25% |
Propiedades mecánicas del tubo ASTM A192
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥325MPa |
| Fuerza de producción |
≥180MPa |
| Alargamiento |
≥35% |
Material de aleta de aluminio 1060.
El aluminio 1060 es una aleación de aluminio comercialmente pura con excelente conductividad térmica y resistencia a la corrosión.
Composición química (típica)
| Elemento |
Contenido |
| Aluminio (Al) |
≥99,60% |
| Silicio (Si) |
≤0,25% |
| Hierro (Fe) |
≤0,35% |
| Cobre (Cu) |
≤0,05% |
| Manganeso (Mn) |
≤0,03% |
| Magnesio (Mg) |
≤0,03% |
| Zinc (Zn) |
≤0,05% |
Propiedades mecánicas del aluminio 1060.
| Propiedad |
Valor típico |
| Resistencia a la tracción |
75-135 MPa |
| Fuerza de producción |
20–95 MPa |
| Alargamiento |
20–45% |
| Conductividad térmica |
Aprox. 230 W/m·K |
Proceso de fabricación
El proceso de producción incluye:
- Preparación de tubos sin costura ASTM A192
- Limpieza de superficies
- Inspección dimensional
- Conformado por extrusión de aluminio
- Instalación de funda de aluminio
- Proceso de extrusión en frío
- Formación de aletas integrales.
- Formación y calibración de aletas.
- Control de altura de las aletas
- Ajuste del paso de las aletas
- Acabado de superficies
- Inspección final
- Verificación dimensional
- Prueba de presión
- Control de calidad del desempeño
Métodos de inspección y prueba
Para garantizar un funcionamiento fiable en sistemas de condensadores enfriados por aire, los tubos con aletas extruidas se someten a estrictas inspecciones de calidad.
Inspección del tubo base
Análisis químico
- Espectroscopia de emisión óptica (OES)
- Verificación según requisitos ASTM A192
Inspección dimensional
- Medición del diámetro exterior
- Inspección del espesor de la pared
- Verificación de longitud
- Inspección de rectitud
Pruebas mecánicas
Incluye:
- prueba de tracción
- Verificación del límite elástico
- Prueba de elongación
- Prueba de dureza
Ensayos no destructivos (END)
Métodos comunes:
- Prueba de corrientes de Foucault
- Pruebas ultrasónicas
- Prueba de presión hidrostática
Inspección de tubos con aletas terminados
Inspección de calidad de las aletas
Los parámetros verificados incluyen:
- Altura de la aleta
- Grosor de la aleta
- paso de aleta
- Diámetro de aleta
- Condición de la superficie de las aletas
Pruebas de integridad de bonos
Realizado para verificar:
- Fuerza de unión mecánica tubo-aleta
- Fiabilidad de contacto
- Resistencia a los ciclos de expansión térmica.
Prueba de presión
Se pueden realizar pruebas hidrostáticas o neumáticas de acuerdo con las especificaciones del cliente y los requisitos del proyecto.
¿Por qué elegir tubos con aletas extruidas ASTM A192 + aluminio 1060?
- Alta eficiencia térmica para aplicaciones de condensadores enfriados por aire
- Fuerte unión mecánica entre el tubo y la aleta.
- Excelente resistencia a la corrosión del aluminio
- Construcción ligera del intercambiador de calor.
- Larga vida útil en condiciones exteriores
- Adecuado para sistemas de refrigeración industriales de gran volumen
