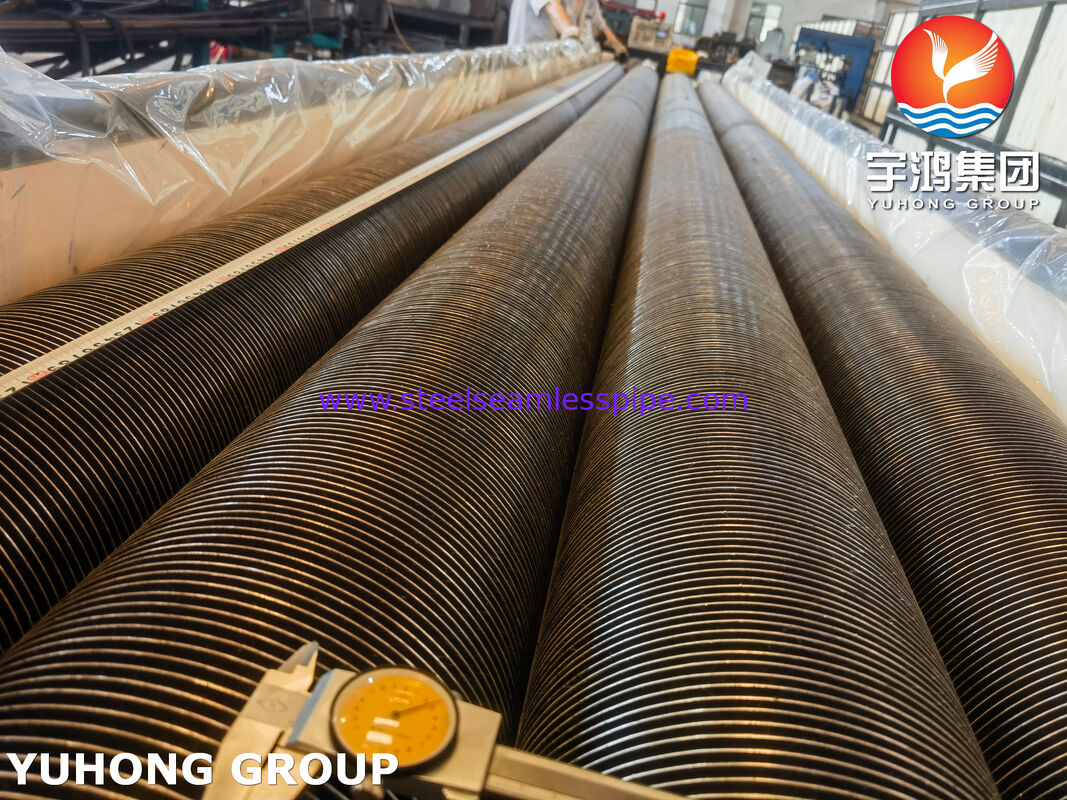

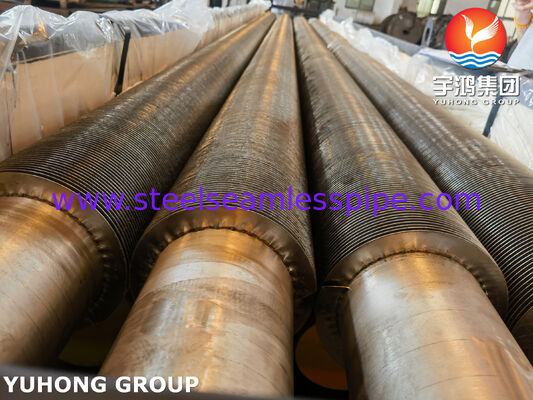

Tubos Aleteados Soldados por Alta Frecuencia para Recuperación de Calor Residual – Acero Inoxidable ASTM A269 TP321
Los tubos aleteados soldados por alta frecuencia fabricados con acero inoxidable ASTM A269 TP321 son componentes avanzados de transferencia de calor diseñados para exigentes sistemas de recuperación de calor residual, calderas industriales, calentadores de fuego, intercambiadores de calor de gases de escape y equipos de recuperación térmica de ahorro de energía.
Mediante el uso de la tecnología de soldadura por resistencia de alta frecuencia, las aletas se sueldan continuamente a la superficie del tubo, creando una fuerte unión metalúrgica con una excelente eficiencia de transferencia de calor, estabilidad mecánica y resistencia a la vibración y al ciclo térmico.
El ASTM A269 TP321 es un acero inoxidable austenítico estabilizado con titanio que proporciona una resistencia superior a la corrosión intergranular después de la exposición a altas temperaturas. Esto hace que los tubos aleteados soldados por alta frecuencia TP321 sean particularmente adecuados para aplicaciones que involucran temperaturas elevadas, gases de combustión corrosivos y operación continua a largo plazo.
En comparación con los tubos aleteados enrollados convencionales, los tubos aleteados soldados por alta frecuencia ofrecen una mayor resistencia de unión de la aleta, un rendimiento térmico mejorado y una vida útil extendida, lo que los convierte en una solución preferida para aplicaciones industriales de recuperación de calor residual e intercambiadores de calor.
Características Clave de los Tubos Aleteados Soldados por Alta Frecuencia ASTM A269 TP321
1. Soldadura de Aletas de Alta Resistencia
El proceso de soldadura de alta frecuencia crea una conexión duradera entre la aleta y el tubo base, minimizando la resistencia térmica y previniendo el aflojamiento de la aleta bajo vibración o expansión térmica.
2. Excelente Rendimiento a Altas Temperaturas
El acero inoxidable TP321 mantiene una buena resistencia mecánica y resistencia a la oxidación a temperaturas elevadas, lo que lo hace adecuado para sistemas de recuperación de gases de escape e intercambiadores de calor a alta temperatura.
3. Resistencia Superior a la Corrosión
La estabilización con titanio del TP321 reduce la precipitación de carburos durante la soldadura y el servicio a alta temperatura, mejorando la resistencia a la corrosión intergranular.
4. Recuperación Eficiente de Calor Residual
El aumento del área de superficie externa proporcionada por las aletas soldadas mejora significativamente la eficiencia de la transferencia de calor, permitiendo la recuperación de energía de los gases de escape, sistemas de combustión y procesos industriales.
5. Larga Vida Útil
La combinación del material del tubo de acero inoxidable y la construcción de aletas soldadas proporciona una excelente resistencia a la fatiga térmica, la corrosión y el estrés mecánico.
Aplicaciones Típicas
Los tubos aleteados soldados por alta frecuencia ASTM A269 TP321 se utilizan ampliamente en:
- Unidades de recuperación de calor residual (WHRU)
- Economizadores de calderas industriales
- Secciones de convección de calentadores de fuego
- Sistemas de recuperación de calor de gases de escape
- Equipos de recuperación de calor de turbinas de gas
- Intercambiadores de calor de refinerías y petroquímicas
- Plantas de procesamiento químico
- Intercambiadores de calor auxiliares de generación de energía
- Precalentadores de aire a alta temperatura
Especificaciones Estándar
| Artículo |
Especificación |
| Tipo de Producto |
Tubo Aleteado Soldado por Alta Frecuencia |
| Material del Tubo Base |
Acero Inoxidable ASTM A269 TP321 |
| Proceso de Fabricación |
Soldadura por Resistencia de Alta Frecuencia |
| Estándar del Tubo |
ASTM A269 |
| Tipo de Tubo |
Tubo de Acero Inoxidable Sin Costura / Soldado |
| Material de la Aleta |
Acero Inoxidable TP321 / TP304 / Personalizado |
| Tipo de Aleta |
Aleta Sólida o Aleta Dentada |
| Tratamiento de Superficie |
Decapado, Pasivación, Pulido (Opcional) |
| Longitud |
Hasta 18.000 mm (Disponible Personalizado) |
Rango de Tamaños Comunes
Las siguientes dimensiones se producen comúnmente para aplicaciones de recuperación de calor residual:
Dimensiones del Tubo Base
| Diámetro Exterior |
Espesor de Pared |
| 12,7 mm |
1,0–2,0 mm |
| 15,88 mm |
1,0–2,5 mm |
| 19,05 mm |
1,2–3,0 mm |
| 25,4 mm |
1,5–3,5 mm |
| 31,75 mm |
1,5–4,0 mm |
| 38,1 mm |
2,0–5,0 mm |
| 50,8 mm |
2,5–6,0 mm |
| 63,5 mm |
3,0–6,5 mm |
(Dimensiones personalizadas disponibles según los requisitos de diseño del intercambiador de calor.)
Especificaciones Típicas de Aletas
| Parámetro |
Rango Estándar |
| Altura de la Aleta |
8–30 mm |
| Espesor de la Aleta |
0,3–1,0 mm |
| Paso de la Aleta |
2,5–8 aletas/pulgada |
| Tipo de Aleta |
Sólida / Dentada |
| Disposición de la Aleta |
Arranque Único / Arranque Múltiple |
| Longitud Máxima del Tubo |
Hasta 18 m |
Proceso de Fabricación
El proceso de producción incluye:
- Inspección de materia prima
- Verificación del grado de acero inoxidable
- Inspección dimensional
- Verificación de la composición química
- Preparación del tubo
- Limpieza de la superficie
- Eliminación de capas de óxido y contaminantes
- Soldadura de alta frecuencia
- Soldadura continua de aletas en la superficie del tubo
- Control preciso de la corriente y velocidad de soldadura
- Formado y calibración de aletas
- Garantizar un paso y altura de aleta uniformes
- Inspección final
- Pruebas de calidad de soldadura
- Verificación dimensional
- Pruebas de presión
Métodos de Inspección y Prueba
Para garantizar un rendimiento fiable en sistemas de recuperación de calor residual, los tubos aleteados soldados por alta frecuencia TP321 se someten a estrictas inspecciones de calidad:

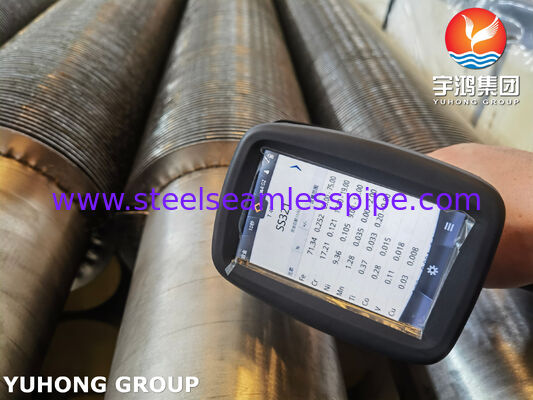

Prueba de Composición Química
Realizada mediante espectroscopia de emisión óptica (OES) o métodos equivalentes para verificar la composición de la aleación.
Pruebas Mecánicas
Incluye:
- Prueba de tracción
- Prueba de límite elástico
- Prueba de alargamiento
- Prueba de dureza

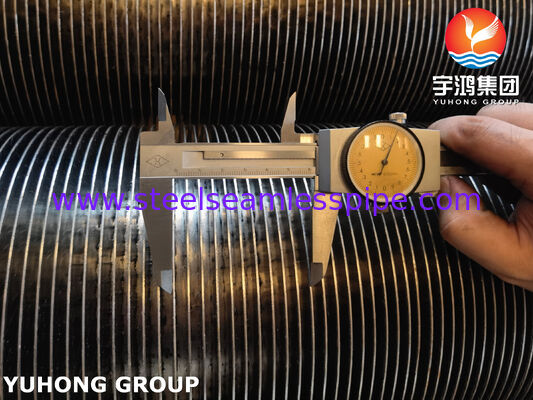

Inspección Dimensional
Los parámetros verificados incluyen:
- Diámetro exterior del tubo
- Espesor de pared
- Altura de la aleta
- Paso de la aleta
- Espesor de la aleta
- Longitud total
- Rectitud
Inspección de Calidad de Soldadura
Incluye:
- Inspección visual
- Examen de penetración de soldadura
- Prueba de resistencia de unión de aletas
- Examen macroscópico cuando sea necesario
Pruebas No Destructivas (NDT)
Métodos de prueba disponibles:
- Pruebas de corrientes de Foucault
- Pruebas ultrasónicas
- Pruebas hidrostáticas
- Pruebas neumáticas (si es necesario)
Inspección de Superficie
Incluye:
- Examen del acabado superficial
- Inspección de corrosión y oxidación
- Verificación de pasivación
Composición Química ASTM A269 TP321 (%)
| Elemento |
Máximo / Rango |
| Carbono (C) |
≤0,08 |
| Silicio (Si) |
≤1,00 |
| Manganeso (Mn) |
≤2,00 |
| Fósforo (P) |
≤0,045 |
| Azufre (S) |
≤0,030 |
| Cromo (Cr) |
17,0–19,0 |
| Níquel (Ni) |
9,0–12,0 |
| Titanio (Ti) |
5 × C mín – 0,70 |
| Hierro (Fe) |
Balance |
Propiedades Mecánicas ASTM A269 TP321
| Propiedad |
Requisito |
| Resistencia a la Tracción |
≥515 MPa |
| Límite Elástico (Offset 0,2%) |
≥205 MPa |
| Alargamiento |
≥35% |
| Dureza (Típica) |
≤HRB 90 |
| Densidad |
Aproximadamente 7,9 g/cm³ |
Ventajas en Sistemas de Recuperación de Calor Residual
Los tubos aleteados soldados por alta frecuencia ASTM A269 TP321 proporcionan:
- Mayor eficiencia de recuperación de calor
- Menor consumo de combustible
- Mejor utilización de la energía
- Fuerte resistencia al choque térmico
- Operación fiable a altas temperaturas
- Menores requisitos de mantenimiento
- Mayor vida útil operativa del intercambiador de calor
Estas ventajas los convierten en una opción eficaz para las industrias que buscan mejorar la eficiencia energética y reducir los costos operativos.
Por qué Elegir Nuestros Tubos Aleteados Soldados por Alta Frecuencia ASTM A269 TP321
Fabricamos tubos aleteados soldados según estándares internacionales con un estricto control de:
- Trazabilidad de la materia prima
- Calidad de soldadura
- Precisión de la geometría de la aleta
- Rendimiento mecánico
- Condición de la superficie
- Procedimientos de inspección final
Se ofrecen soluciones personalizadas para diferentes diseños de recuperación de calor residual, incluyendo sistemas de escape a alta temperatura, calderas industriales y equipos de recuperación de calor de refinería.
