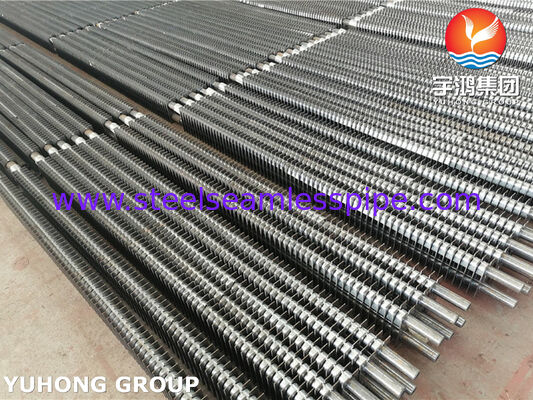

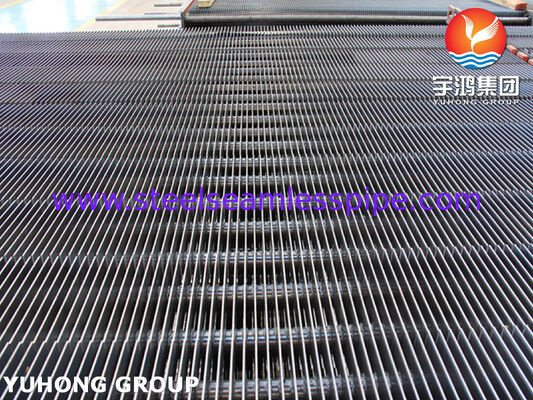

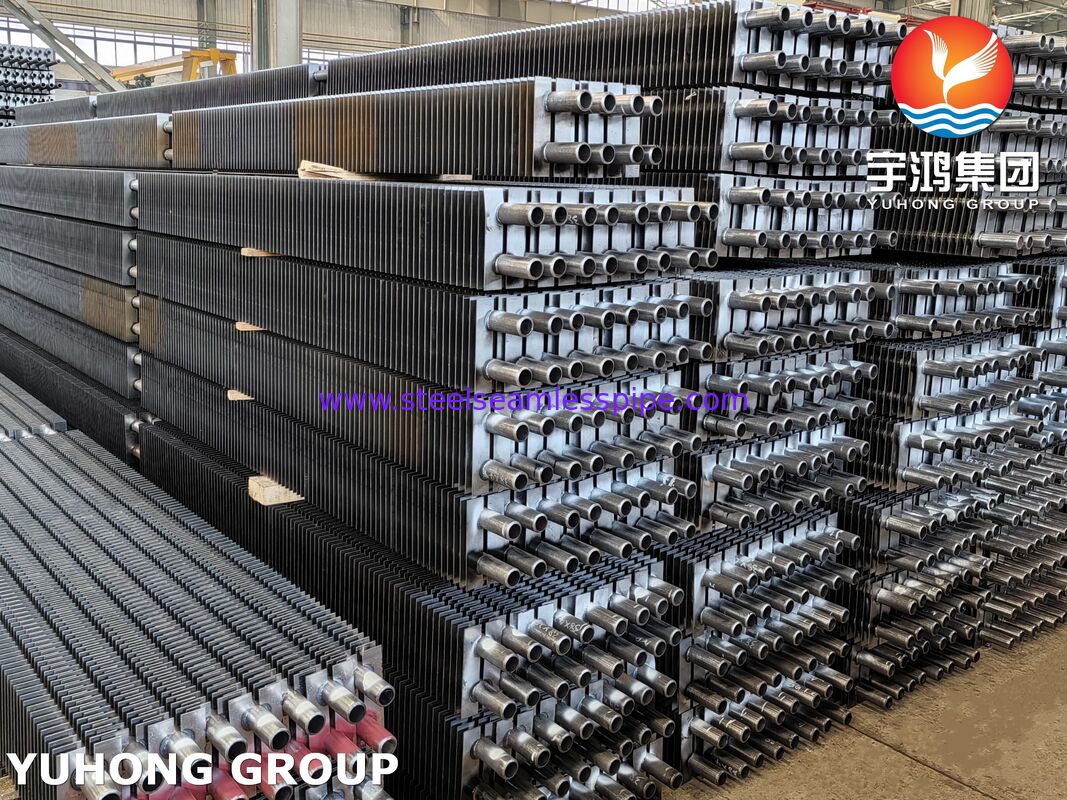

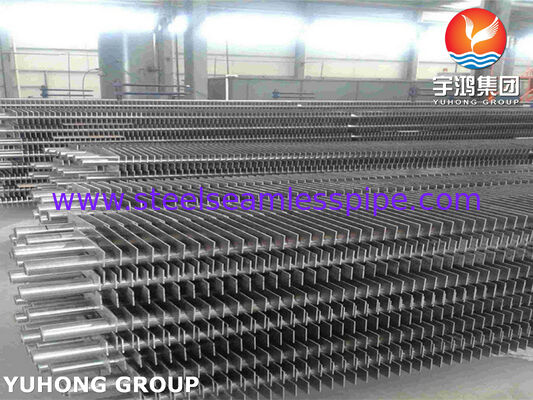

Tubos Aleteados Doble Tipo H para Calderas de Recuperación de Calor Residual – Acero al Carbono ASTM A179
Descripción del Producto
Tubos Aleteados Doble Tipo H son componentes de transferencia de calor de alta eficiencia diseñados específicamente para calderas de recuperación de calor residual, economizadores industriales y sistemas de intercambiadores de calor de ahorro de energía. Fabricados con tubos de acero al carbono sin costura ASTM A179, estos tubos aleteados proporcionan un excelente rendimiento térmico, fiabilidad mecánica y una larga vida útil en aplicaciones donde la recuperación de calor de los gases de escape es fundamental.
La exclusiva estructura de aletas dobles tipo H consta de dos aletas rectangulares simétricas soldadas en lados opuestos del tubo base, formando un canal de flujo de gas optimizado. En comparación con los tubos lisos convencionales o los tubos aleteados en espiral estándar, los tubos aleteados de doble tipo H aumentan significativamente el área de transferencia de calor externa al tiempo que reducen la acumulación de cenizas y mejoran la resistencia al ensuciamiento por el lado del gas.
El material ASTM A179 ofrece una excelente conductividad térmica, buena soldabilidad y un rendimiento mecánico estable, lo que hace que estos tubos se utilicen ampliamente en calderas de carbón, calderas de gas, calderas de biomasa, plantas de incineración de residuos, sistemas de generación de energía y unidades de recuperación de calor residual industrial.
Características Clave de los Tubos Aleteados Doble Tipo H
1. Alta Eficiencia de Transferencia de Calor
El diseño de aletas dobles tipo H expande el área de superficie de intercambio de calor y mejora la turbulencia en el flujo de gas de combustión, mejorando la eficiencia general de la caldera y reduciendo el consumo de combustible.
2. Excelente Rendimiento Anti-Ensuciamiento
El paso de gas abierto entre las aletas en forma de H minimiza la acumulación de polvo y permite una limpieza más fácil en comparación con las estructuras de aletas apretadas, lo que los hace adecuados para entornos de gases de escape sucios.
3. Fuerte Resistencia Mecánica
Las aletas están firmemente soldadas a la superficie del tubo ASTM A179, proporcionando una alta estabilidad estructural bajo ciclos térmicos, vibraciones y operación a largo plazo.
4. Optimizado para Sistemas de Recuperación de Calor Residual
Los tubos aleteados de doble tipo H se instalan comúnmente en:
- Calderas de recuperación de calor residual (WHRB)
- Economizadores de calderas
- Intercambiadores de calor gas-agua
- Sistemas de recuperación de calor de escape industrial
- Equipos de recuperación de calor de plantas de energía
- Sistemas de calor residual de plantas de cemento y acero
Especificaciones Técnicas
Material del Tubo Base
ASTM A179 / ASME SA179
Tubo de acero sin costura de bajo carbono diseñado para aplicaciones de intercambiadores de calor y condensadores.
Aplicaciones Típicas:
- Bancos de tubos de economizador
- Calderas de recuperación de calor residual
- Precalentadores de agua de alimentación
- Intercambiadores de calor industriales
Rango de Tamaño Estándar
Las dimensiones de los tubos aleteados de doble tipo H se pueden personalizar según los requisitos de diseño de la caldera.
Tamaños Comunes de Tubos Base
| Parámetro |
Rango Estándar |
| Diámetro Exterior (OD) |
25.4 mm – 63.5 mm |
| Espesor de Pared |
2.0 mm – 6.0 mm |
| Longitud del Tubo |
3000 mm – 12000 mm |
| Altura de la Aleta |
10 mm – 30 mm |
| Espesor de la Aleta |
1.0 mm – 2.5 mm |
| Paso de la Aleta |
8 mm – 20 mm |
| Ancho de la Aleta |
20 mm – 50 mm |
Tamaños Típicos de Fabricación
- 31.8 * 2.0 mm
- 38.1 * 2.5 mm
- 44.5 * 3.0 mm
- 50.8 * 3.5 mm
- 57.2 * 4.0 mm
(Dimensiones personalizadas disponibles según los planos del cliente y los requisitos de transferencia de calor.)
Proceso de Fabricación
El proceso de producción de tubos aleteados de doble tipo H incluye:
- Inspección de tubos sin costura ASTM A179
- Limpieza y preparación de la superficie del tubo
- Corte de precisión de aletas en forma de H
- Soldadura automática por resistencia o soldadura de aletas de alta calidad
- Inspección dimensional
- Tratamiento superficial y verificación final de calidad
El proceso de soldadura garantiza una unión fuerte entre las aletas y los tubos, manteniendo una excelente conductividad térmica.
Composición Química del Material ASTM A179
| Elemento |
Contenido Máximo (%) |
| Carbono (C) |
0.06 – 0.18 |
| Manganeso (Mn) |
0.27 – 0.63 |
| Fósforo (P) |
≤ 0.035 |
| Azufre (S) |
≤ 0.035 |
ASTM A179 es un grado de acero de bajo carbono optimizado para aplicaciones de intercambiadores de calor, proporcionando buena formabilidad y resistencia a la corrosión en condiciones normales de operación de la caldera.
Propiedades Mecánicas del ASTM A179
| Propiedad |
Requisito |
| Resistencia a la Tracción |
≥ 325 MPa |
| Límite Elástico |
≥ 180 MPa |
| Alargamiento |
≥ 35% |
| Dureza |
Máx. 72 HRB |
Estas propiedades mecánicas proporcionan suficiente resistencia para la operación continua bajo expansión térmica, variación de presión y ciclos de calentamiento repetidos.
Métodos de Inspección y Prueba
Para garantizar la fiabilidad y el cumplimiento de las normas internacionales de intercambiadores de calor, los tubos aleteados de doble tipo H se someten a inspecciones de calidad exhaustivas.
1. Inspección de Materia Prima
- Verificación del certificado de material (MTC)
- Análisis de composición química
- Prueba de propiedades mecánicas
2. Inspección de Tubos
- Medición del diámetro exterior
- Medición del espesor de pared
- Inspección de rectitud
- Examen de defectos superficiales
3. Inspección de Calidad de Soldadura
- Inspección de apariencia de la soldadura aleta-tubo
- Verificación de la resistencia de la soldadura
- Inspección de precisión dimensional
4. Pruebas No Destructivas (NDT)
Los métodos de prueba disponibles incluyen:
- Prueba de corrientes de Foucault
- Prueba ultrasónica
- Prueba de partículas magnéticas (cuando sea aplicable)
- Prueba de líquidos penetrantes (cuando sea requerido)
5. Prueba de Presión Hidráulica
Los tubos ASTM A179 se prueban hidráulicamente para verificar la resistencia a la presión y la estanqueidad.
6. Inspección Final
La inspección final incluye:
- Medición del espaciado de las aletas
- Verificación de la longitud del tubo
- Inspección de calidad de la superficie
- Inspección del embalaje
Se pueden suministrar documentos de inspección según los requisitos del cliente, que incluyen:
- Certificado de Material EN 10204 3.1
- Informes de inspección
- Registros de pruebas
- Informes dimensionales
Ventajas en Comparación con Tubos Aleteados Tradicionales
| Característica |
Tubo Aleteado Doble Tipo H |
Tubo Aleteado en Espiral Convencional |
| Área de Transferencia de Calor |
Alta |
Media |
| Resistencia al Polvo |
Excelente |
Moderada |
| Resistencia al Flujo de Gas |
Menor |
Mayor |
| Rendimiento de Limpieza |
Fácil |
Más difícil |
| Adecuado para Gas Residual |
Excelente |
Limitado |
Aplicaciones Típicas
Los tubos aleteados de doble tipo H fabricados con ASTM A179 se utilizan ampliamente en:
Calderas de Recuperación de Calor Residual
Recuperación de energía de gases de escape a alta temperatura para producir vapor o calentar agua de proceso.
Economizadores Industriales
Mejora de la eficiencia de la caldera precalentando el agua de alimentación antes de entrar en la caldera.
Sistemas de Generación de Energía
Aumento de la eficiencia de recuperación de energía en centrales térmicas.
Industrias Manufactureras
Aplicado en:
- Plantas de acero
- Fábricas de cemento
- Plantas químicas
- Instalaciones petroquímicas
- Plantas de valorización energética de residuos
¿Por qué Elegir Nuestros Tubos Aleteados Doble Tipo H ASTM A179?
- Fabricados según las normas ASTM A179 / ASME SA179
- Diseño optimizado para aplicaciones de recuperación de calor residual
- Alta calidad de soldadura aleta-tubo
- Excelente resistencia al ensuciamiento y a la acumulación de polvo
- Dimensiones personalizadas disponibles
- Documentación de inspección completa proporcionada
- Adecuado para operación industrial a largo plazo
Nuestros tubos aleteados de doble tipo H proporcionan una solución fiable para mejorar la eficiencia de la caldera y maximizar la recuperación de energía de las fuentes de calor residual industrial.
