Tubos Aletados en Espiral ASTM A213 TP316 para Economizadores
Descripción del Producto

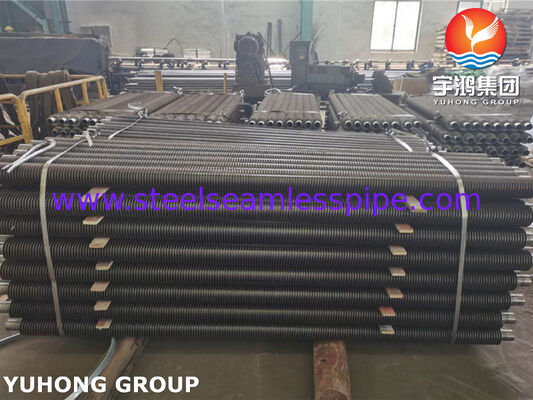

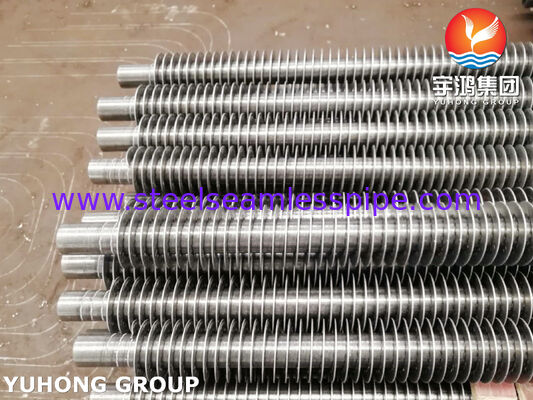

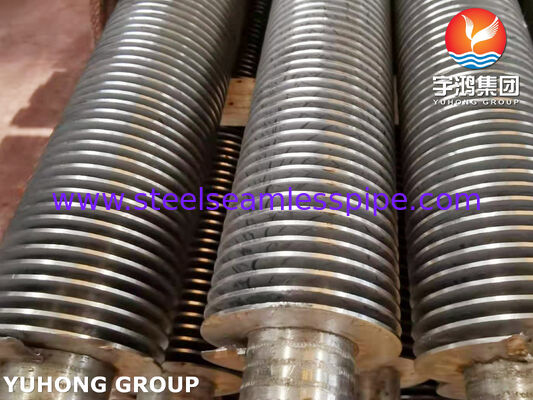

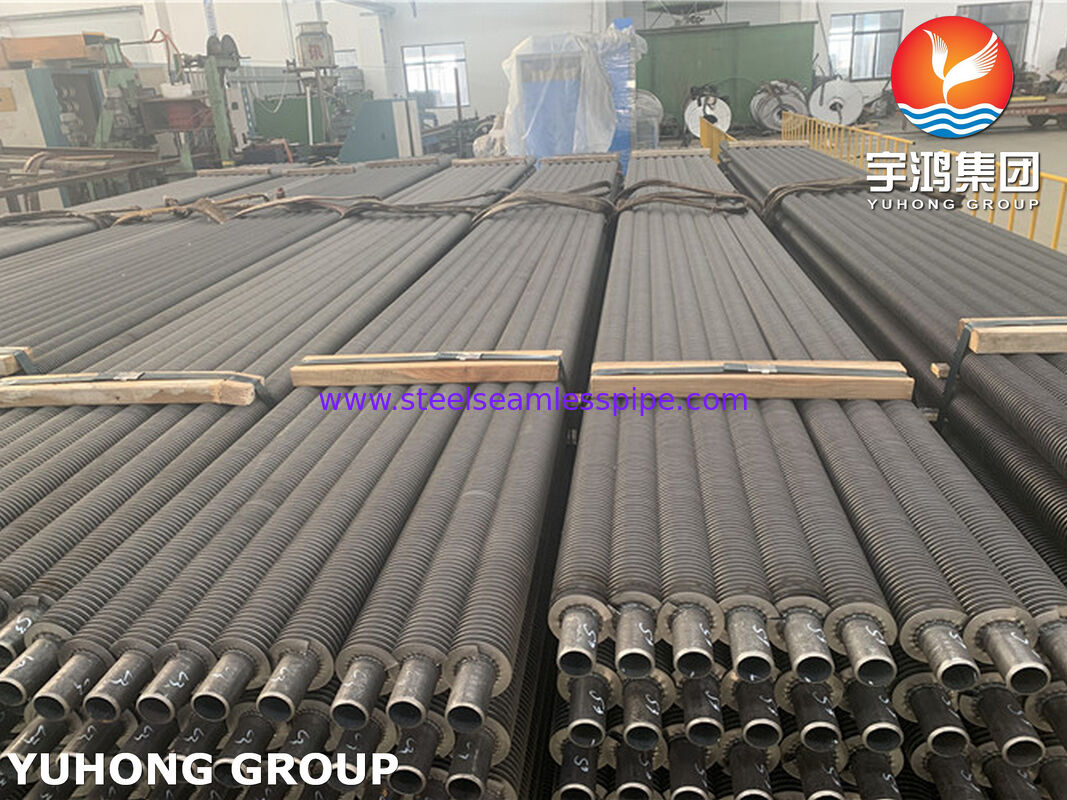

Los tubos aletados en espiral ASTM A213 TP316 son componentes de transferencia de calor de alto rendimiento diseñados para sistemas economizadores, unidades de recuperación de calor residual, calderas e intercambiadores de calor industriales. Fabricados con acero inoxidable austenítico de primera calidad ASTM A213 TP316, estos tubos aletados combinan una excelente resistencia a la corrosión, una conductividad térmica superior y una estabilidad mecánica a largo plazo en condiciones de operación exigentes.
El diseño de aleta en espiral aumenta significativamente el área de superficie de transferencia de calor externa en comparación con los tubos lisos, mejorando la eficiencia de la recuperación de calor al tiempo que reduce el tamaño del equipo y los costos operativos. El acero inoxidable TP316 proporciona una mayor resistencia contra la corrosión por cloruros, la oxidación y los entornos de alta temperatura debido a su contenido de molibdeno (Mo), lo que hace que estos tubos sean adecuados para aplicaciones de generación de energía, procesamiento químico, marina, petroquímica y calefacción industrial.
Nuestros tubos aletados en espiral ASTM A213 TP316 se fabrican de acuerdo con estrictos estándares internacionales, con un control dimensional preciso, un rendimiento de soldadura fiable y procedimientos de inspección completos para garantizar una calidad constante y una vida útil prolongada.
Características del Producto
1. Resistencia Superior a la Corrosión
El acero inoxidable ASTM A213 TP316 contiene molibdeno, lo que mejora la resistencia a la corrosión por picaduras y grietas, especialmente en entornos que contienen cloruros, ácidos y contaminantes industriales.
2. Rendimiento Mejorado de Transferencia de Calor
La estructura de aleta en espiral aumenta el área efectiva de intercambio de calor, mejorando la eficiencia de la transferencia de calor y permitiendo que los economizadores recuperen más calor residual de los gases de escape.
3. Estabilidad a Alta Temperatura
El material TP316 mantiene una excelente resistencia mecánica y resistencia a la corrosión durante la operación continua a temperaturas elevadas, asegurando un rendimiento fiable en aplicaciones de calderas y recuperación de calor.
4. Larga Vida Útil
Las materias primas de alta calidad, los procesos de fabricación controlados y los estrictos procedimientos de inspección ayudan a minimizar la deformación del tubo, el daño por corrosión y las fallas prematuras.
Aplicaciones Típicas
Los tubos aletados en espiral ASTM A213 TP316 se utilizan ampliamente en:
- Economizadores de calderas
- Sistemas de recuperación de calor residual
- Calderas industriales
- Intercambiadores de calor de centrales eléctricas
- Equipos de procesamiento químico
- Sistemas de calefacción petroquímica
- Unidades de recuperación de calor de refinerías
- Economizadores de gases de escape marinos
- Sistemas de intercambiadores de calor de acero inoxidable
Rango de Tamaños Estándar
Las dimensiones de los tubos aletados en espiral se pueden personalizar según los requisitos del cliente. A continuación se enumeran los rangos de fabricación típicos:
| Artículo |
Rango Estándar |
| Material del Tubo Base |
Acero Inoxidable ASTM A213 TP316 |
| Diámetro Exterior del Tubo |
15 mm – 76 mm |
| Espesor de Pared del Tubo |
1.5 mm – 8 mm |
| Longitud del Tubo |
Hasta 18.000 mm |
| Altura de la Aleta |
5 mm – 30 mm |
| Espesor de la Aleta |
0.3 mm – 1.5 mm |
| Paso de la Aleta |
2.0 mm – 10 mm |
| Tipo de Aleta |
Enrollada en espiral / Aletada helicoidal |
| Material de la Aleta |
Acero Inoxidable TP316 o aleación especificada |
| Estándar de Fabricación |
ASTM A213 / Especificación del cliente |
Nota: Se encuentran disponibles dimensiones especiales, configuraciones de aletas y tratamientos superficiales para diferentes diseños de economizadores.
Proceso de Fabricación
El proceso de producción de tubos aletados en espiral ASTM A213 TP316 incluye:
- Inspección de Materias Primas
Se inspeccionan los tubos de acero inoxidable y las tiras de aleta en cuanto a composición química, dimensiones y calidad superficial.
- Preparación del Tubo
Los tubos se limpian y preparan para asegurar una unión adecuada entre la superficie del tubo y el material de la aleta.
- Soldadura de Aleta en Espiral
La tira de aleta se enrolla continuamente alrededor del tubo utilizando tecnología de soldadura controlada para lograr una fuerte unión mecánica y un rendimiento de transferencia de calor estable.
- Tratamiento Térmico (Cuando sea Requerido)
Se puede aplicar tratamiento térmico según las especificaciones del cliente para optimizar la estructura del material y la liberación de tensiones.
- Acabado Superficial
Los tubos se limpian, pulen o tratan según los requisitos de la aplicación.
- Inspección Final
Cada tubo se somete a inspección dimensional y pruebas de rendimiento antes del envío.
Composición Química ASTM A213 TP316
Los requisitos de composición química del acero inoxidable ASTM A213 TP316 son los siguientes:
| Elemento |
Composición (%) |
| Carbono (C) |
≤ 0.08 |
| Silicio (Si) |
≤ 0.75 |
| Manganeso (Mn) |
≤ 2.00 |
| Fósforo (P) |
≤ 0.045 |
| Azufre (S) |
≤ 0.030 |
| Cromo (Cr) |
16.0 – 18.0 |
| Níquel (Ni) |
10.0 – 14.0 |
| Molibdeno (Mo) |
2.00 – 3.00 |
| Hierro (Fe) |
Balance |
Propiedades Mecánicas ASTM A213 TP316
Requisitos mecánicos típicos para tubos sin costura ASTM A213 TP316:
| Propiedad |
Requisito |
| Resistencia a la Tracción |
≥ 515 MPa |
| Límite Elástico (Offset 0.2%) |
≥ 205 MPa |
| Alargamiento |
≥ 35% |
| Dureza (Típica) |
≤ 217 HB |
| Densidad |
Aprox. 8.0 g/cm³ |
Estas propiedades mecánicas proporcionan una excelente resistencia, ductilidad y durabilidad para aplicaciones de intercambiadores de calor a alta temperatura.
Pruebas e Inspección de Calidad
Para garantizar un funcionamiento fiable en entornos exigentes, los tubos aletados en espiral ASTM A213 TP316 se someten a pruebas exhaustivas, que incluyen:
Análisis de Composición Química
- Pruebas con espectrómetro de emisión óptica (OES)
- Verificación de elementos de aleación, incluidos Cr, Ni y Mo
Pruebas Mecánicas
- Prueba de tracción
- Prueba de límite elástico
- Prueba de alargamiento
- Prueba de dureza
Pruebas No Destructivas (END)
- Prueba Hidrostática: Asegura la resistencia a la presión y el rendimiento sin fugas
- Prueba de Corrientes de Foucault: Detecta defectos superficiales y subsuperficiales
- Prueba Ultrasónica (UT): Identifica imperfecciones internas
- Prueba de Líquidos Penetrantes (PT): Comprueba grietas superficiales y defectos de soldadura
Inspección Dimensional
- Medición del diámetro exterior del tubo
- Verificación del espesor de la pared
- Inspección de altura y paso de la aleta
- Inspección de longitud y rectitud
Inspección de Calidad Superficial
- Examen visual
- Inspección de calidad de soldadura
- Evaluación de limpieza superficial
¿Por qué elegir tubos aletados en espiral ASTM A213 TP316?
- Fabricados con acero inoxidable TP316 resistente a la corrosión
- Mayor eficiencia de transferencia de calor a través del diseño de aleta en espiral
- Adecuado para entornos de alta temperatura y corrosivos
- Dimensiones personalizables para varios sistemas economizadores
- Estricto cumplimiento de los requisitos de ASTM A213
- Rendimiento fiable con una vida útil operativa prolongada
