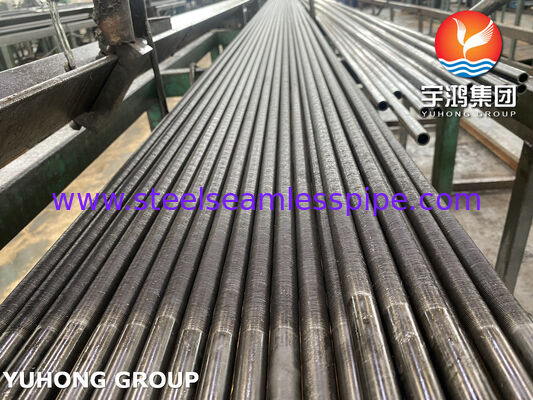

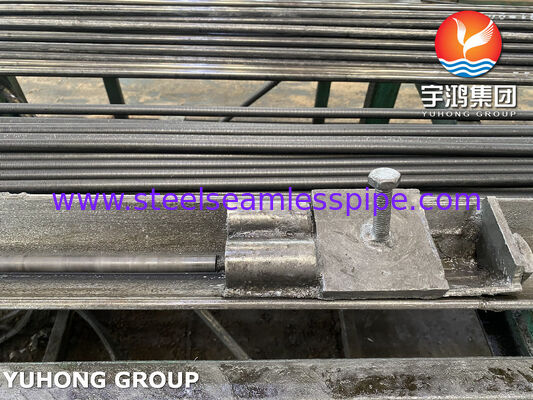

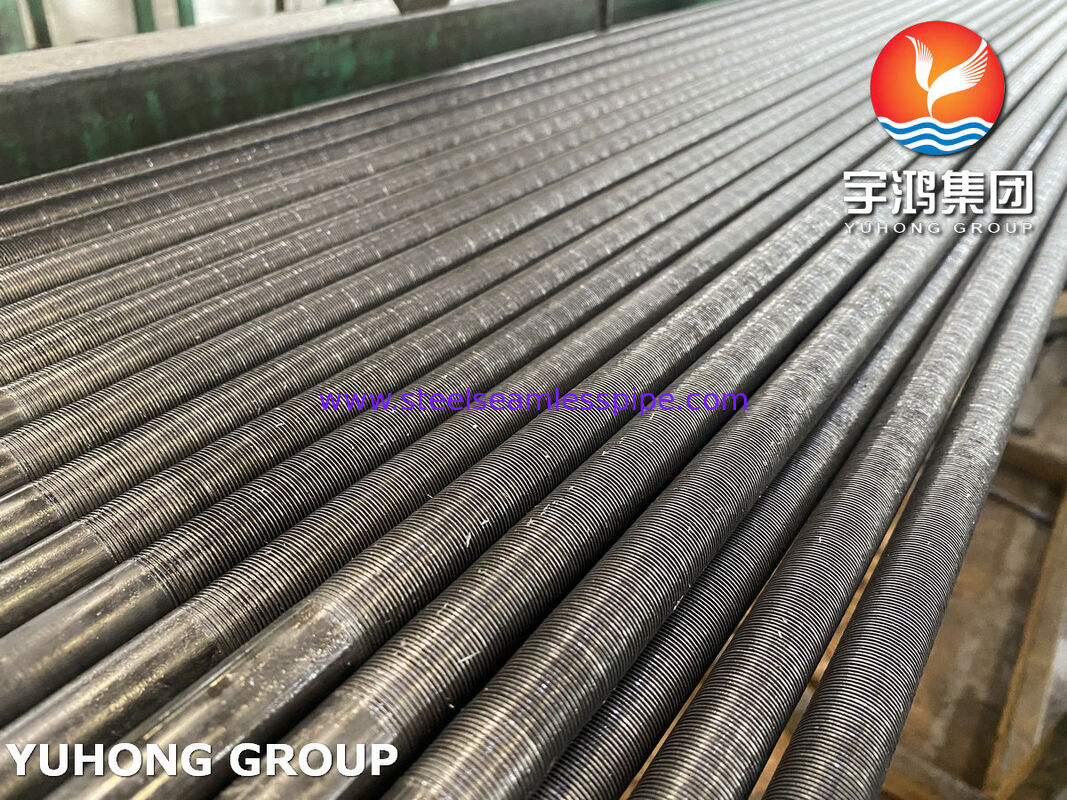

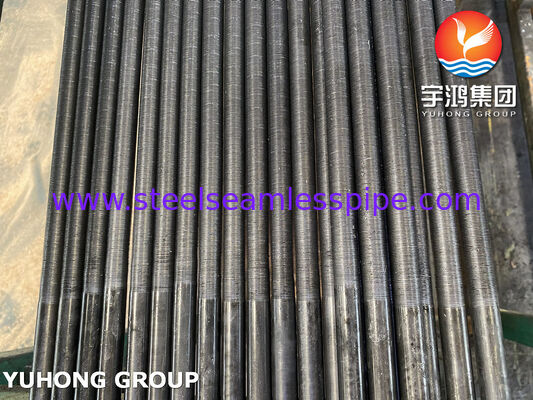

Tubos con aleta baja para condensadores
Resumen del producto
Los tubos de aleta baja para condensadores ASTM A179son tubos de transferencia de calor especialmente diseñados para aumentar la eficiencia térmica de los condensadores, evaporadores y otros sistemas de intercambiadores de calor compactos.Fabricado a partir de materiales de alta calidadTubos de acero a bajo carbono sin costura, tirados en frío, de la norma ASTM A179, estos tubos cuentan con una estructura de aleta integral formada en la superficie exterior del tubo,ampliando significativamente el área de transferencia de calor manteniendo una excelente resistencia mecánica y resistencia a la presión.
En comparación con los tubos lisos convencionales, los tubos de aletas bajas proporcionan una superficie externa más grande, una mejor turbulencia del fluido,y un mejor rendimiento del intercambio de calor sin aumentar significativamente el tamaño del equipoSe utilizan ampliamente encondensadores de vapor, condensadores de refrigeración, intercambiadores de calor de centrales eléctricas, sistemas HVAC y equipos de refrigeración de procesos industriales.
Nuestros tubos de aleta baja ASTM A179 se fabrican bajo estrictos procedimientos de control de calidad para garantizar la precisión dimensional, el rendimiento fiable,y larga vida útil en aplicaciones exigentes de transferencia de calor.
Características de fabricación de los tubos de aleta baja ASTM A179
1Diseño de aleta baja integral
Las aletas se forman mecánicamente directamente desde la pared del tubo principal, creando un fuerte vínculo metalúrgico entre el tubo y las aletas.Esta construcción integral elimina el riesgo de aflojamiento de las aletas o resistencia al contacto que se encuentra en los diseños de aletas conectadas externamente.
Las principales ventajas incluyen:
- Aumento de la superficie de transferencia de calor
- Mejora de la eficiencia del condensador
- Mejor resistencia a las vibraciones y al ciclo térmico
- Diseño de intercambiadores de calor compactos
- Reducción de los costes de explotación y mantenimiento
2Base de tubo de acero al carbono ASTM A179
La norma ASTM A179 especifica los tubos de acero a bajo carbono tirados en frío sin costuras que se utilizan comúnmente para intercambiadores de calor y condensadores.
- Excelente conductividad térmica
- Buena capacidad de soldadura
- Propiedades mecánicas estables
- Rendimiento fiable en condiciones de temperatura y presión moderadas
Especificaciones comunes de los tubos de aleta baja ASTM A179
| Punto de trabajo |
Especificación |
| Tipo de producto |
Tubo integrado de aletas bajas |
| Materiales básicos |
Acero al carbono ASTM A179 / ASME SA179 |
| Proceso de fabricación |
Tirado en frío sin costuras + laminado integral de aletas |
| Aplicación |
Condensadores, intercambiadores de calor y evaporadores |
| Tipo de tubo |
Sin costura |
| Tipo de aleta |
aletas integrales de baja altura |
| Condición de la superficie |
Anillados / encurtidos / acabado brillante |
| Duración |
Por lo general 3 ∼ 12 m o personalizado |
| Estándar |
Se aplicarán los siguientes requisitos: |
Rango de tamaño común
Los tubos de aleta baja ASTM A179 se pueden fabricar de acuerdo con los diseños de intercambiadores de calor del cliente.
Diámetro del tubo fuera del rango
- 12.7 mm (1/2 de pulgada)
- 15.88 mm (5/8")
- 19.05 mm (3/4 de pulgada)
- 22.0 mm
- 25.4 mm (1")
- 31.75 mm (1-1/4")
Rango de espesor de la pared del tubo
- 1.0 mm
- 1.2 mm
- 1.5 mm
- 1.65 mm
- 2.0 mm
- 2.5 mm
Parámetros típicos de las aletas
| Parámetro |
Rango típico |
| Altura de las aletas |
0.8 ∙ 2,5 mm |
| Densidad de las aletas |
16 ̊40 aletas por pulgada |
| Pico de las aletas |
0.6 ∼1.6 mm |
| El grosor de las aletas |
0.15 ∙ 0,35 mm |
| Aumento del diámetro de las aletas |
Aproximadamente 1,2×1,6 veces la dosis de dosis del tubo |
Las dimensiones personalizadas están disponibles según los requisitos de diseño térmico del condensador.
Composición química del material ASTM A179
Requisitos químicos típicos de acuerdo con la norma ASTM A179:
| El elemento |
Composición (%) |
| El carbono (C) |
0.06 ¢0.18 |
| Manganeso (Mn) |
0.27 ¢ 0.63 |
| Fósforo (P) |
≤ 0035 |
| El sulfuro (S) |
≤ 0035 |
El bajo contenido de carbono controlado proporciona una excelente ductilidad y capacidad de formación en frío, lo que hace que ASTM A179 sea adecuado para la fabricación de aletas integrales.
Propiedades mecánicas de los tubos de aleta baja ASTM A179
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥ 325 MPa |
| Fuerza de rendimiento |
≥ 180 MPa |
| Elongado |
≥ 35% |
Las propiedades mecánicas aseguran que el tubo pueda soportar:
- Expansión durante la fabricación de intercambiadores de calor
- Estreses térmicos causados por cambios de temperatura
- Función de presión interna
- Manejo mecánico durante la instalación
Métodos de inspección y ensayo
Para garantizar la fiabilidad del producto, los tubos de aletas bajas ASTM A179 se someten a una inspección y ensayos exhaustivos.
1Análisis químico
Cada lote de producción se analiza utilizando:
- Espectrómetro de emisión óptica (OES)
- Verificación de la composición química
Esto garantiza el cumplimiento de los requisitos de la norma ASTM A179.
2Inspección dimensional
La inspección incluye:
- Medición del diámetro exterior
- Medición del grosor de pared
- Inspección de la altura de las aletas
- Medición de la inclinación de las aletas
- Verificación de la longitud del tubo
- Inspección de rectitud
El equipo de medición avanzado garantiza dimensiones precisas de la superficie de transferencia de calor.
3Pruebas mecánicas
Los ensayos mecánicos incluyen:
Prueba de tracción
Se verifica:
- Resistencia a la tracción
- Fuerza de rendimiento
- Rendimiento de alargamiento
Prueba de dureza
Garantiza el buen estado del material y la consistencia de la fabricación.
4Pruebas no destructivas
Los métodos de ensayo disponibles incluyen:
Prueba de corriente de redondo (ECT)
Detecta:
- Defectos de la superficie
- Las grietas
- Discontinuidades materiales
Pruebas ultrasónicas (UT)
Los cheques:
- Defectos internos
- Uniformidad del espesor de pared
Prueba hidrostática
Confirmación:
- Resistencia a la presión
- Integridad del tubo
- Prevención de fugas
5Superficie y inspección visual
Cada tubo se inspecciona para:
- Deformación de las aletas
- Rasguños en la superficie
- Oxidación
- Defectos de fabricación
- Requisitos de limpieza
Aplicaciones de los tubos de aleta baja ASTM A179
Los tubos condensadores de aleta baja ASTM A179 se utilizan ampliamente en:
Condensadores de vapor
Se utiliza en:
- Sistemas de generación de energía
- Unidades industriales de recuperación de vapor
- Instalaciones de procesamiento
Condensadores de refrigeración
Apto para:
- Las demás máquinas
- Sistemas de refrigeración HVAC
- Equipo de refrigeración
Intercambiadores de calor de concha y tubo
Se utiliza para:
- Procesamiento químico
- Sistemas petroquímicos
- Aplicaciones industriales de refrigeración
Evaporadores y equipos de transferencia de calor de proceso
Proporcionar una mayor eficiencia de transferencia de calor en diseños compactos.
Ventajas de los tubos de aleta baja ASTM A179
- Capacidad de transferencia de calor más alta en comparación con los tubos lisos
- Reducción del tamaño del intercambiador y del consumo de material
- Excelente conductividad térmica de tubo a aleta
- Rendimiento mecánico fiable
- Apto para la producción de condensadores de gran volumen
- Solución rentable de acero al carbono
- Compatible con los diseños estándar de intercambiadores de calor de caparazón y tubo
Por qué elegir nuestros tubos de aleta baja ASTM A179
Fabricamos tubos de aletas bajas con un estricto control sobre:
- Calidad de la materia prima
- Dimensiones del tubo
- Precisión de la geometría de las aletas
- Finalización de la superficie
- Rendimiento mecánico
- Procedimientos de ensayo no destructivo
Nuestros tubos de aletas bajas ASTM A179 proporcionan una solución de transferencia de calor eficiente y económica para los fabricantes de condensadores, contratistas de EPC y proveedores de intercambiadores de calor industriales en todo el mundo.
