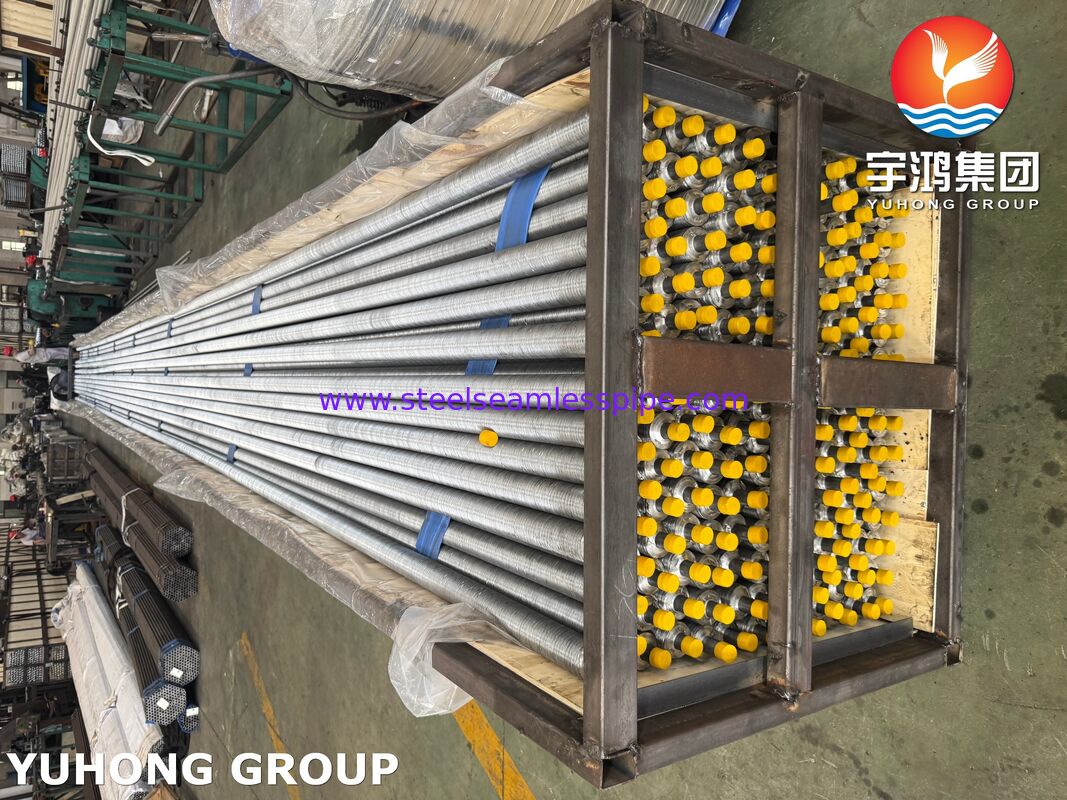

Tubos Aleteados Tipo KL para Intercambiadores de Calor Enfriados por Aire – Tubos de Acero al Carbono ASME SA179
Descripción del Producto
Los tubos aleteados tipo KL fabricados con material ASME SA179 son componentes de transferencia de calor ampliamente utilizados diseñados para intercambiadores de calor enfriados por aire (ACHE), enfriadores industriales, condensadores y equipos de intercambio de calor de proceso. El producto combina un tubo base de acero de bajo carbono trefilado en frío sin costura ASME SA179 con una aleta de aluminio en forma de L que se bloquea mecánicamente en una superficie de tubo especialmente moleteada.
El proceso de aleteado KL crea una conexión mecánica más fuerte entre el tubo y la aleta en comparación con los tubos aleteados tipo L convencionales. La superficie del tubo moleteado aumenta la presión de contacto y mejora la estabilidad de la aleta, lo que hace que los tubos aleteados KL sean adecuados para aplicaciones que implican ciclos térmicos, vibraciones y operación continua al aire libre.
Los tubos aleteados KL ASME SA179 se seleccionan comúnmente para refinerías, plantas petroquímicas, instalaciones de gas natural, sistemas de generación de energía, equipos de HVAC y unidades de enfriamiento industrial donde se requiere una transferencia de calor eficiente por el lado del aire y un rendimiento confiable a largo plazo.
Características y Beneficios Clave
Unión Mecánica Mejorada de la Aleta
El diseño de aleta KL utiliza:
- Moleteado de precisión en la superficie del tubo
- Tira de aleta de aluminio en forma de L enrollada helicoidalmente
- Bloqueo mecánico entre el pie de la aleta y el tubo
Esta estructura proporciona una mayor resistencia contra el aflojamiento de la aleta causado por fluctuaciones de temperatura y vibraciones del equipo.
Alta Eficiencia de Transferencia de Calor
La superficie extendida de la aleta aumenta el área de transferencia de calor externa, lo que permite que los intercambiadores de calor enfriados por aire logren un mayor rendimiento térmico con una huella de equipo reducida.
Excelente Conformabilidad del Tubo ASME SA179
Los tubos de acero de bajo carbono ASME SA179 ofrecen:
- Excelente ductilidad para operaciones de aleteado
- Espesor de pared uniforme
- Resistencia mecánica confiable
- Buena conductividad térmica
- Rendimiento estable en servicio de intercambiador de calor
Solución de Transferencia de Calor Rentable
Los tubos aleteados KL proporcionan un equilibrio entre rendimiento y economía, lo que los convierte en uno de los diseños de tubos aleteados preferidos para aplicaciones de enfriamiento por aire a temperatura media.
Aplicaciones Principales
Los tubos aleteados KL ASME SA179 se utilizan ampliamente en:
Intercambiadores de Calor Enfriados por Aire (ACHE)
- Enfriadores de aire de refinería
- Enfriadores de proceso petroquímico
- Post-enfriadores de compresores de gas
- Sistemas de enfriamiento de gas natural
- Unidades de enfriamiento de procesos químicos
Condensadores e Intercambiadores de Calor
- Condensadores de hidrocarburos
- Condensadores de vapor
- Enfriadores de aceite
- Intercambiadores de calor de aceite lubricante
- Paquetes de intercambiadores de calor de carcasa y tubos
Sistemas de Enfriamiento Industrial
- Enfriamiento auxiliar de plantas de energía
- Unidades condensadoras de HVAC
- Sistemas de refrigeración
- Equipos de recuperación de calor residual
Especificaciones Comunes y Rango de Tamaños
| Artículo |
Especificación Típica |
| Material del Tubo Base |
Acero al Carbono Bajo Trefilado en Frío sin Costura ASME SA179 |
| Tipo de Aleta |
Tipo KL (Aleta Enrollada en L Moleteada) |
| Material de la Aleta |
Aluminio 1060 / Aluminio 1100 / Cobre (opcional) |
| Diámetro Exterior del Tubo |
12.7 mm – 38.1 mm (1/2" – 1-1/2") |
| Espesor de Pared del Tubo |
1.0 mm – 3.5 mm |
| Longitud del Tubo |
3,000 mm – 18,000 mm |
| Altura de la Aleta |
8 mm – 19 mm |
| Espesor de la Aleta |
0.25 mm – 0.50 mm |
| Paso de la Aleta |
1.5 mm – 3.5 mm (aproximadamente 7–17 aletas/pulgada) |
| Temperatura Máxima de Servicio |
Típicamente hasta 250°C dependiendo del material de la aleta y las condiciones de operación |
Se pueden producir dimensiones de tubos aleteados KL personalizadas según los planos del cliente, los requisitos de diseño térmico y las especificaciones del fabricante del intercambiador de calor.
Composición Química ASME SA179
ASME SA179 especifica tubos de acero de bajo carbono trefilados en frío sin costura para intercambiadores de calor tubulares, condensadores y equipos de transferencia de calor similares.
Composición química típica:
| Elemento |
Requisito |
| Carbono (C) |
0.06 – 0.18% |
| Manganeso (Mn) |
0.27 – 0.63% |
| Fósforo (P) |
≤0.035% |
| Azufre (S) |
≤0.035% |
La composición controlada de bajo carbono proporciona una excelente maquinabilidad, rendimiento en trabajo en frío y resistencia al agrietamiento durante el proceso de aleteado KL.
Propiedades Mecánicas ASME SA179
Requisitos mecánicos típicos:
| Propiedad |
Requisito Mínimo |
| Resistencia a la Tracción |
325 MPa |
| Límite Elástico |
180 MPa |
| Alargamiento |
35% |
| Dureza |
Máximo 72 HRB |
Estas propiedades mecánicas aseguran que el tubo pueda soportar los procesos de fabricación y mantener la confiabilidad estructural durante la operación del intercambiador de calor.
Proceso de Fabricación
1. Inspección del Tubo Crudo
Los tubos sin costura ASME SA179 se inspeccionan para determinar:
- Composición química
- Precisión del diámetro exterior
- Espesor de pared
- Condición de la superficie
- Rectitud
2. Moleteado del Tubo
La superficie exterior del tubo se procesa mecánicamente con un patrón moleteado para aumentar el área de unión entre el tubo y la aleta.
3. Enrollado de la Aleta
Una tira de aleta de aluminio en forma de L se enrolla continuamente alrededor del tubo moleteado, formando una conexión mecánica apretada.
4. Compresión y Calibración de la Aleta
El pie de la aleta se presiona firmemente contra la superficie del tubo para mejorar la calidad del contacto y la eficiencia de la transferencia de calor.
5. Inspección Final de Calidad
Los tubos aleteados KL terminados se verifican en cuanto a precisión dimensional, calidad de fijación de la aleta y condición de la superficie.
Métodos de Inspección y Pruebas
Para garantizar el cumplimiento de los requisitos de ASME SA179 y las especificaciones del cliente, los tubos aleteados KL se someten a una inspección exhaustiva:
Pruebas del Tubo Base
- Análisis de composición química por espectrómetro de emisión óptica
- Prueba de resistencia a la tracción
- Prueba de límite elástico
- Prueba de alargamiento
- Prueba de dureza
- Prueba de aplanamiento
- Prueba de abocardado
- Prueba de presión hidrostática
- Examen por corrientes de Foucault
- Prueba ultrasónica (cuando se especifica)
Inspección del Tubo Aleteado KL Terminado

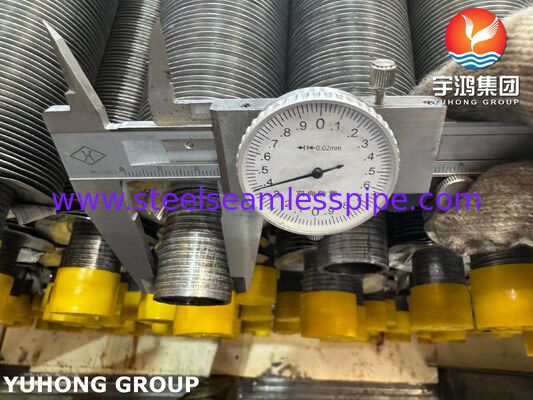

- Medición del diámetro del tubo
- Verificación de la longitud del tubo

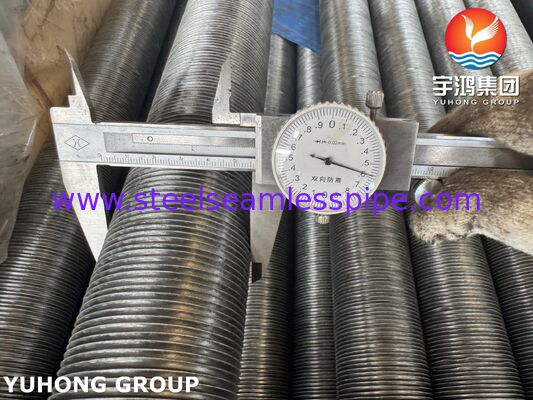

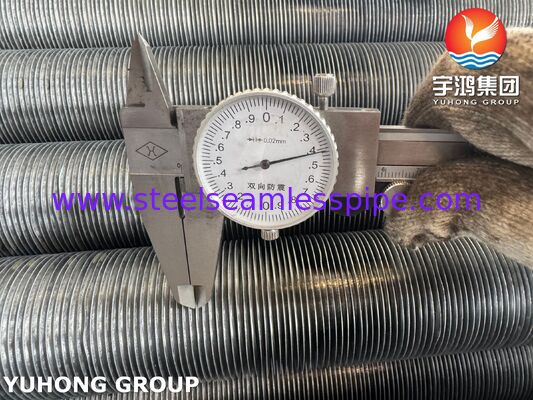

- Inspección de la altura de la aleta
- Medición del paso de la aleta
- Inspección del espesor de la aleta
- Examen de la unión de la aleta
- Verificación de la rectitud
- Inspección visual de la superficie
Documentos de Calidad
La documentación disponible incluye:
- Certificados de material ASME SA179
- Certificados de inspección EN 10204 3.1
- Informes de pruebas mecánicas
- Informes de pruebas no destructivas
- Registros de inspección dimensional
Industrias Atendidas
| Industria |
Equipo Típico |
| Petróleo y Gas |
Enfriadores de aire, condensadores de proceso |
| Petroquímica |
Enfriadores de gas, intercambiadores de hidrocarburos |
| Procesamiento Químico |
Sistemas de recuperación de calor |
| Generación de Energía |
Equipos de enfriamiento |
| HVAC y Refrigeración |
Unidades de condensación |
| Fabricación Industrial |
Sistemas de enfriamiento de procesos |
¿Por qué Seleccionar Tubos Aleteados KL ASME SA179?
Los tubos aleteados KL ASME SA179 proporcionan una solución confiable para aplicaciones de intercambiadores de calor enfriados por aire que requieren transferencia de calor eficiente, fijación segura de la aleta y operación económica. La combinación de un tubo de acero al carbono sin costura de alta calidad y aletas de aluminio unidas mecánicamente ofrece un rendimiento estable en entornos industriales exigentes.
Con una excelente fabricabilidad, capacidad de transferencia de calor probada y amplia flexibilidad de aplicación, los tubos aleteados KL siguen siendo una opción preferida para los ingenieros que diseñan enfriadores de aire, condensadores y sistemas de intercambiadores de calor industriales.
