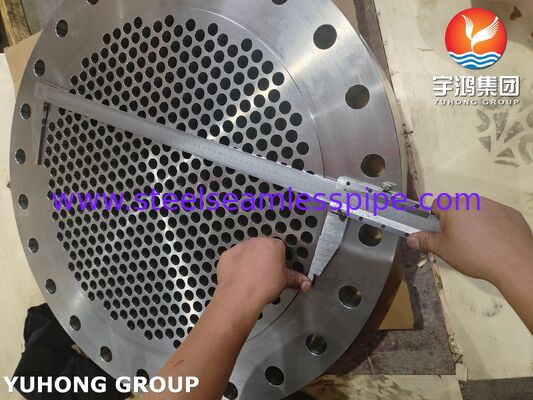

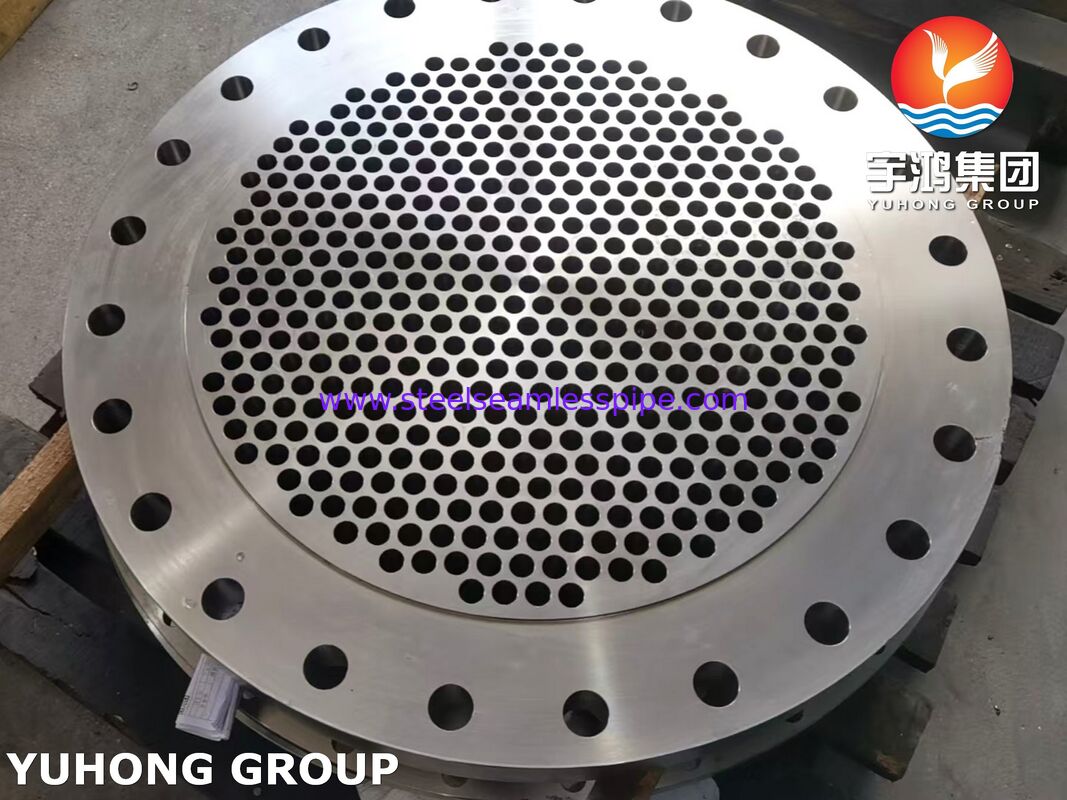

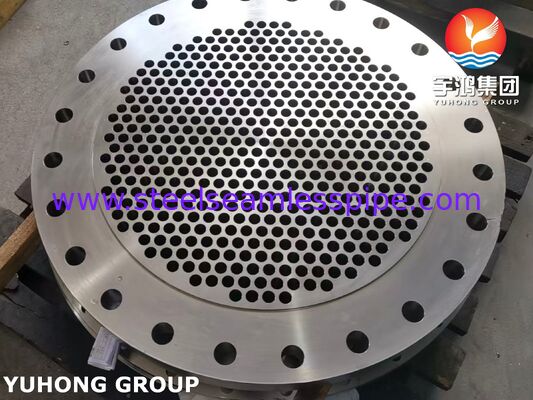

Placa tubular de acero inoxidable forjado ASTM A182 F316Ti UNS S31635 para intercambiador de calor
La placa tubular de acero inoxidable ASTM A182 F316Ti es un componente forjado y mecanizado para intercambiador de calor fabricado con acero inoxidable austenítico UNS S31635 / F316Ti.
La placa tubular está diseñada para soportar y localizar los tubos del intercambiador de calor, separando al mismo tiempo los espacios de fluidos del lado de la carcasa y del lado del tubo. Dependiendo del diseño del equipo, puede incorporar agujeros para tubos mecanizados de precisión, agujeros para pernos, ranuras de partición de pasos, superficies de sellado y otras características requeridas por el plano del cliente.
F316Ti es un grado de acero inoxidable con molibdeno y estabilizado con titanio. ASTM A182 identifica F316Ti como UNS S31635, con cromo, níquel y molibdeno como los principales elementos de aleación y titanio añadido según el requisito de estabilización especificado.
La placa tubular se puede fabricar según los requisitos de material ASTM A182 / ASME SA182 y acabar según las especificaciones de TEMA, ASME, planos del cliente o específicas del proyecto, cuando sea aplicable.
Especificaciones del producto
| Artículo |
Especificación |
| Producto |
Placa tubular de acero inoxidable |
| Estándar de material |
ASTM A182 / ASME SA182 |
| Grado |
F316Ti |
| UNS |
S31635 |
| Material |
Acero inoxidable austenítico |
| Equivalente común |
316Ti / 1.4571 |
| Construcción |
Forjado |
| Mecanizado |
Mecanizado CNC |
| Aplicación |
Intercambiador de calor / Recipiente a presión |
| Agujeros para tubos |
Personalizado |
| Patrón de agujeros para tubos |
Triangular / Cuadrado / Cuadrado rotado / Personalizado |
| Paso de tubos |
Especificado por el cliente |
| Diámetro exterior |
Personalizado |
| Espesor |
Personalizado |
| Agujeros para pernos |
Personalizado |
| Partición de pasos |
Personalizado |
| Acabado superficial |
Mecanizado / Especificado por el cliente |
| Inspección |
Dimensional / PMI / UT / PT según especificación |
Material: F316Ti / UNS S31635
ASTM A182 F316Ti es un grado de forja de acero inoxidable austenítico estabilizado con titanio.
Los principales elementos de aleación son cromo, níquel y molibdeno. El titanio se controla para estabilizar el grado contra la precipitación de carburo de cromo según el requisito químico de ASTM.
Composición química típica
| Elemento |
Requisito ASTM A182 F316Ti |
| C |
≤0.08% |
| Mn |
≤2.00% |
| Si |
≤1.00% |
| P |
≤0.045% |
| S |
≤0.030% |
| Cr |
16.0–18.0% |
| Ni |
10.0–14.0% |
| Mo |
2.00–3.00% |
| N |
≤0.10% |
| Ti |
5 × (C + N) mín. hasta 0.70% máx. |
| Fe |
Balance |
Propiedades mecánicas
Los requisitos mecánicos mínimos típicos para ASTM A182 F316Ti incluyen:
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥515 MPa |
| Límite elástico |
≥205 MPa |
| Elongación |
≥30% |
| Dureza |
Según ASTM A182 |
Diseño de la placa tubular
La placa tubular se puede fabricar según el plano del intercambiador de calor del cliente.

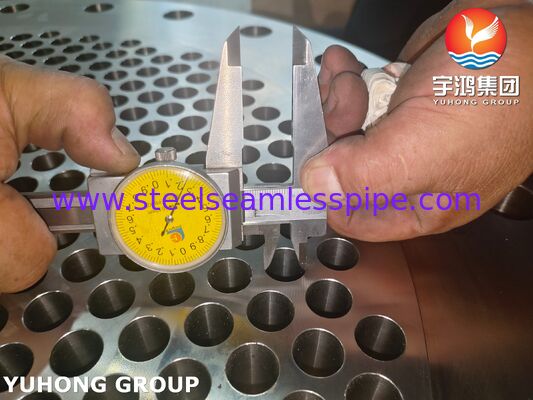

Agujeros para tubos
Se pueden suministrar agujeros para tubos mecanizados de precisión según:
- OD del tubo
- Espesor de pared del tubo
- Diseño de la junta tubo-placa tubular
- Paso de tubos
- Diámetro del agujero
- Tolerancia del agujero
- Profundidad del agujero
Disposición de los agujeros para tubos
Las disposiciones disponibles pueden incluir:
- 30° triangular
- 60° triangular
- 45° cuadrado rotado
- 90° cuadrado
- Disposición personalizada
El patrón de agujeros real debe seguir el plano del equipo aprobado.
Ranuras de partición de pasos
Para intercambiadores de calor de múltiples pasos, se pueden mecanizar ranuras de partición de pasos en la cara de la placa tubular según el diseño especificado.

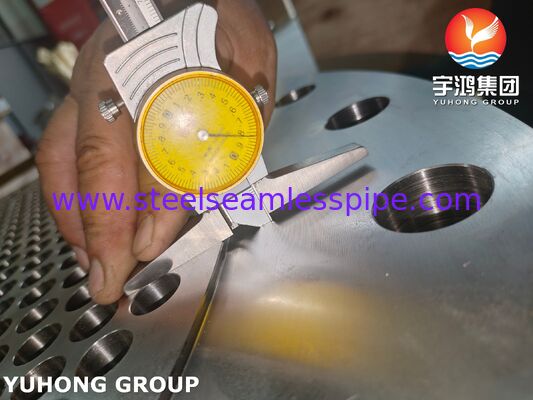

Agujeros para pernos
La cantidad, el diámetro y el PCD de los agujeros para pernos se pueden mecanizar según el diseño de la conexión de la carcasa, el canal o la brida.
Aplicaciones de intercambiadores de calor
Intercambiadores de calor de carcasa y tubos
La placa tubular F316Ti se puede utilizar como componente de soporte de tubos y separación de fluidos en intercambiadores de calor de carcasa y tubos.
Condensadores
Las aplicaciones pueden incluir equipos de condensadores industriales donde el material seleccionado y las condiciones de diseño sean apropiados.
Equipos de proceso químico
Las placas tubulares F316Ti se pueden especificar para equipos de proceso químico que requieran un grado de forja de acero inoxidable austenítico.
Componentes de recipientes a presión
La placa tubular forjada se puede suministrar como parte de ensamblajes de recipientes a presión y equipos de proceso sujetos al código de diseño aplicable.
Embalaje
La placa tubular se puede suministrar con:
- Protección anticorrosión
- Envoltura de plástico
- Protección de la cara
- Cajas de madera
- Cajas de contrachapado
- Embalaje con marco de acero
- Embalaje de exportación personalizado
Los agujeros para tubos y las superficies de sellado mecanizadas deben protegerse contra impactos y contaminación durante la manipulación y el transporte.
