Soluciones de paquete de tubos de intercambiadores de calor y intercambiadores de calor personalizados
Yuhong Group Co., Ltd.Es un proveedor líder mundial de equipos de transferencia de calor de alta presión, productos tubulares de primera calidad y componentes de alta presión.La Comisión ha adoptado una serie de medidas en el ámbito de la protección del medio ambiente., diseñamos y fabricamos a medidaLos intercambiadores de calor con horquilla(tanto los diseños de doble tubo como los de tubo múltiple) en estricto cumplimiento conSección VIII Div. 1,Las demás partidas, yIntercambiador de calor TEMAlas normas.
Aprovechando nuestras capacidades de fabricación de molino directo para el alto rendimientoTubo sin costuras de acero inoxidable,Tubos de aleación de níquel,Tubos de aleación de cobre, y de superficie extendidaTubo de aleta, Yuhong Group ofrece soluciones térmicas totalmente integradas.hojas de tubo del intercambiador de caloro un equipo de precisión montadoel conjunto de tubos del intercambiador de calor¢proporcionamos una fiabilidad certificada para proyectos energéticos globales.

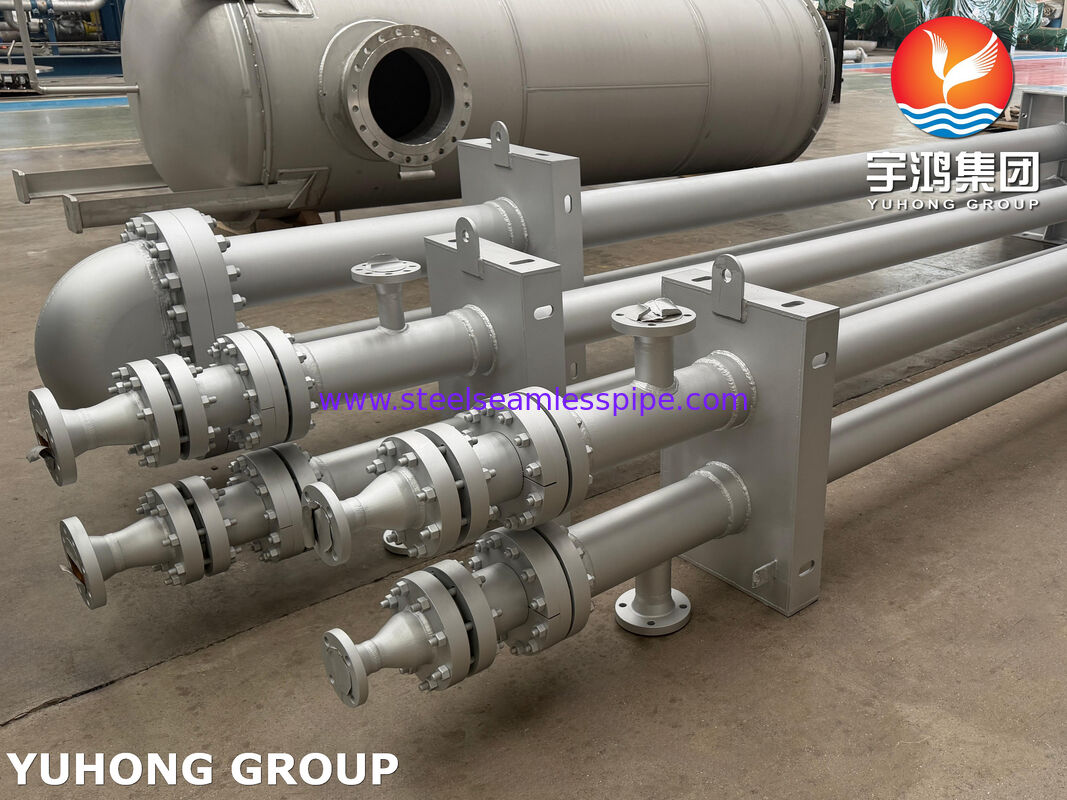

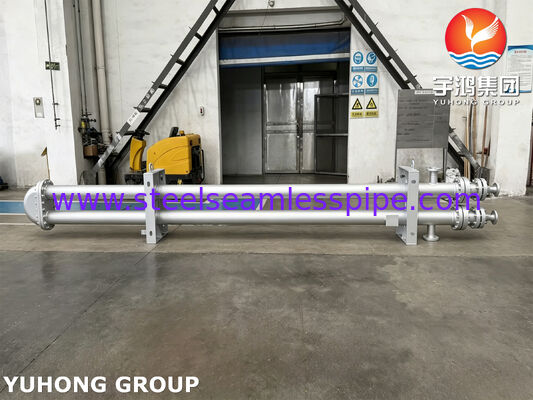

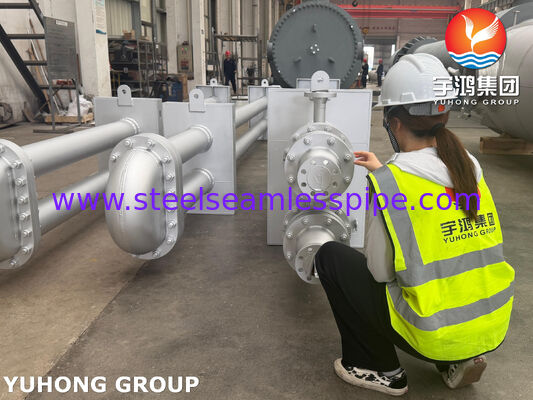

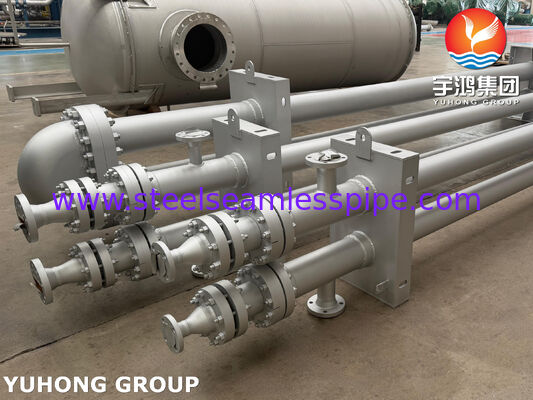

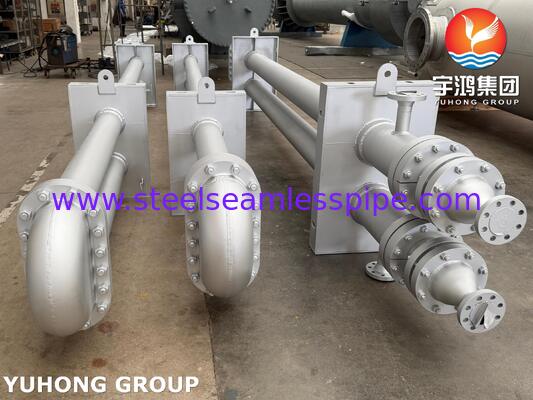

Configuración del producto: Intercambiadores de pinzas de cabello de doble tubo o de múltiples tubos
Nuestros intercambiadores de horquilla utilizan verdaderas rutas de flujo contracorriente para manejar altos requisitos de eficiencia térmica, altas presiones de funcionamiento y diferencias de temperatura extremas ($ \ Delta T $):
- Los intercambiadores de calor de doble tubo con horquilla: Cuenta con una sola tubería o tubo dentro de una tubería de cáscara exterior. Ideal para fluidos de alta contaminación, bajos caudales o diferencial de presión extrema donde se requiere una limpieza mecánica fácil.
- Los intercambiadores de calor de pinzas de pelo de varios tubos: alberga un paso múltipleel conjunto de tubos del intercambiador de calorProporciona una superficie de transferencia de calor significativamente más alta en una huella compacta, lo que lo convierte en una alternativa rentable a la cubierta estándarExchanger de calor con caparazón y tubo.
- Unidades de horquilla de tubo con aletas: Incorpora longitudinalmente desnudos o dentadosTubo de aletaelementos dentro de la cáscara interna para mejorar la conductividad térmica del lado del gas y minimizar la longitud total del intercambiador.
Materiales para tubos de primera calidad y especificaciones de aleaciones
| Categoría de tubos | Grados específicos de aleación | Ventaja clave de rendimiento |
|---|
| Tubo sin costuras de acero inoxidable | El uso de la tecnología de la información en el ámbito de la seguridad de los datos de los Estados miembros, incluidos los Estados miembros, debe tener en cuenta los requisitos de seguridad de los datos de los Estados miembros. | Resistencia superior a la corrosión general en el enfriamiento por vapor y condensado |
| Tubos de doble y súper doble | Las medidas previstas en el presente Reglamento se aplicarán en el caso de las empresas que no cumplan los requisitos del presente Reglamento. | Alta resistencia mecánica y resistencia a la corrosión por cloruro |
| Tubos de aleación de níquel | En el caso de los materiales de acero, se utilizará el acero inoxidable, el acero inoxidable y el acero inoxidable. | Rendimiento excepcional en ácido caliente, gas ácido y alta temperaturaTubo de hornoel derecho |
| Tubos de aleación de cobre | C70600 (CuNi 90/10), C71500 (CuNi 70/30), latón del Almirantazgo | Alta conductividad térmica y resistencia a la contaminación biológica en circuitos de refrigeración de agua de mar |
| Tubo de aleta de alto rendimiento | Tubos de aleta soldados longitudinalmente, tubos de aleta de aluminio extruidos | Aumenta drásticamente la superficie para el enfriamiento de líquidos viscosos y gas |
Suministro de componentes básicos y repuestos
Apoyamos a los fabricantes de equipos originales (OEM) y a los contratistas de transformación mediante el suministro de hardware de reemplazo individual para intercambiadores de horquillas y líneas de recipientes de presión anchos:
| Parte del componente | Función en el equipo de horquilla y concha/tubo | Material y destaque técnico |
|---|
| Envase de tubos para intercambiadores de calor | Matriz de tubos rectos o con flexión en U extraíble que transporta fluidos de proceso. | Expansión mecánica completa del tubo y soldadura de resistencia; 100% hidrotestado. |
| Hoja de tubos del intercambiador de calor | Placas forjadas pesadas para fijar los tubos y aislar los fluidos de la cubierta/lado del tubo. | Perforación CNC de precisión, ranuras y caras de revestimiento (superposición Inconel / SS). |
| Cobre de curva de retorno y carcasa | Los cierres con bridas removibles permiten el acceso completo a las curvas interiores en U. | Flanges forjadas pesadas con sellado de juntas metálicas para cero fugas externas. |
| Tubo de horno y bobinas de calefacción | Líneas tubulares radiantemente calentadas para unidades de craqueo a alta temperatura. | Tubos de aleación de acero y níquel de alta resistencia al deslizamiento diseñados para choque térmico. |
| Tubo de aleta longitudinal | Superficie extendidaEl tubo del intercambiador de calorpara fluidos con un coeficiente de transferencia de calor bajo. | Las aletas soldadas con resistencia continua garantizan la máxima unión metálica y transferencia de calor. |
Ventajas clave de los intercambiadores de calor con horquilla de Yuhong
- Verdadera eficiencia térmica contracorriente: Se logra un cruce de temperatura completo cuando la temperatura de salida del fluido frío excede la temperatura de salida del fluido caliente.
- Acomodación de expansión térmica: El diseño de flexión en U flotante absorbe naturalmente la expansión y contracción térmica sin necesidad de juntas de expansión.
- Envases de tubos extraíbles y limpiables: La disposición recta de los tubos y los cierres extraíbles de la cáscara permiten una limpieza y inspección mecánicas fáciles tanto de los lados del tubo como de la cáscara.
- Capacidad de presión extrema: La construcción del caparazón de pequeño diámetro permite conexiones de pared pesada con bridas capaces de manejar presiones superiores a 300 bar (4,350 psi).
Conocimiento técnico: ¿Por qué elegir los intercambiadores de horquilla en lugar de las unidades estándar de concha y tubo?
Al diseñar bucles de transferencia de calor de alto rendimiento para refinerías de petróleo e plantas químicas, los ingenieros de procesos a menudo seleccionan intercambiadores de horquilla basados en estas consideraciones de ingeniería:
- Manejo de las cruces de temperatura: En un paso múltiple estándarIntercambiador de calor TemaEn el caso de un intercambiador de horquilla, el verdadero flujo de contracorriente maneja las temperaturas sin esfuerzo en una sola unidad.
- Baja huella térmica y expansión modular: Las unidades de pinza de pelo presentan un diseño modular. Si las capacidades de proceso aumentan, se pueden apilar secciones de pinza de pelo adicionales verticalmente o conectadas en serie / paralela con una mínima modificación de las tuberías.
- Inventario reducido de piezas de repuesto: Utilizando un sistema normalizadoTubo sin costuras de acero inoxidableyTubos de aleación de níquelDiámetros a través de múltiples secciones de horquilla reduce los costos de inventario para la sustituciónel conjunto de tubos del intercambiador de calorlas asambleas.
Solicitar una consulta técnica y una cotización
Buscando una costumbreintercambiador de calor con horquilla, de alta eficienciaTubo de aletapaquetes, o de sustituciónhojas de tubo del intercambiador de calorPóngase en contacto con el equipo de ingeniería del Grupo Yuhong hoy:
