Intercambiador de Efluente de Alimentación de Alta Presión y Soluciones Personalizadas de Intercambiadores de Calor
En Yuhong Group Co., Ltd., diseñamos, diseñamos y fabricamos recipientes a presión de alta resistencia, enfriadores de aire y sistemas avanzados de Intercambiador de Calor para aplicaciones exigentes de refinación, petroquímica y procesamiento químico. Como fabricante integrado, entregamos tanto equipos térmicos completos llave en mano, como Intercambiadores Combinados de Efluente de Alimentación (CFEE) de alta presión, como componentes de repuesto de alta precisión, incluidos haces de tubos de intercambiador de calor de primera calidad, placas tubulares personalizadas y tubos especializados.
Para consultas de ingeniería o cotizaciones de fabricación personalizadas, póngase en contacto directamente con nuestro equipo técnico en jimmy@steelseamlesspipe.com.
¿Qué es un Intercambiador de Efluente de Alimentación (CFEE)?

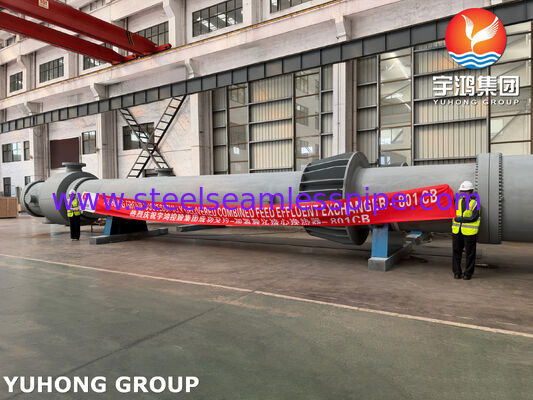

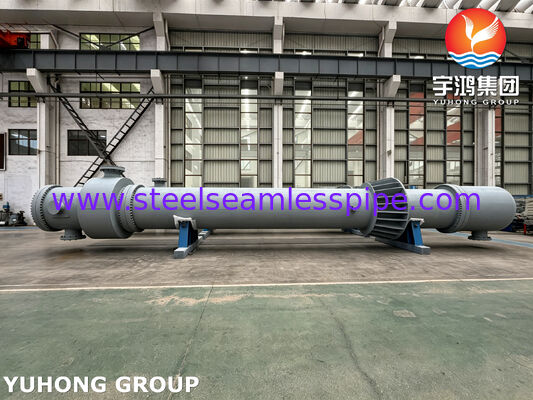

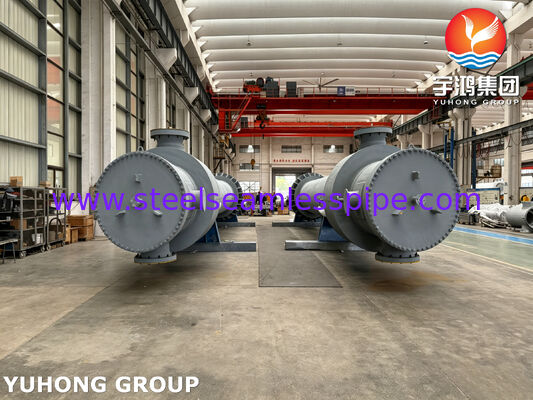

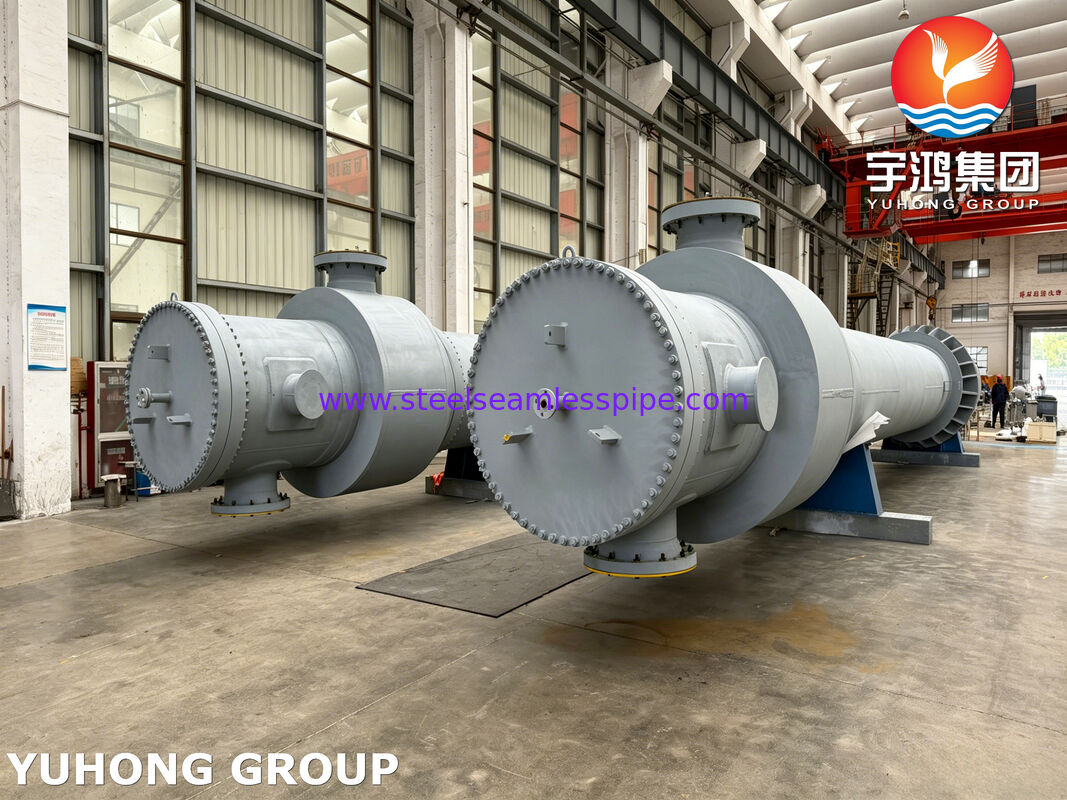

Un Intercambiador de Efluente de Alimentación (a menudo denominado Intercambiador Combinado de Efluente de Alimentación o CFEE) es un Intercambiador de Calor TEMA crítico de alta presión ampliamente utilizado en unidades de hidroprocesamiento, hidrocraqueadores, reformadores catalíticos y sistemas de hidrotraitamiento.
Su objetivo térmico principal es la recuperación de calor: intercambiar energía térmica entre el efluente de reacción caliente que sale del reactor y la mezcla de alimentación fría entrante. Al precalentar la alimentación del reactor utilizando el calor residual de la corriente de efluente, el sistema reduce significativamente la carga del horno, el consumo de combustible operativo y las emisiones globales de carbono.
Debido a las condiciones operativas extremas que involucran alta presión parcial de hidrógeno, temperaturas elevadas y sulfuro de hidrógeno (H₂S) corrosivo, estos intercambiadores requieren estándares inflexibles en la selección metalúrgica, la integridad de la soldadura y la ingeniería de componentes de precisión.
Capacidades de Equipos Completos y Componentes de Repuesto
Ya sea que esté modernizando un circuito de hidrotraitamiento existente o construyendo una nueva unidad de procesamiento, Yuhong Group suministra equipos a gran escala y piezas de repuesto directas:
1. Intercambiadores de Calor de Carcasa y Tubos Completamente Fabricados
-
Configuraciones TEMA: Diseños de carcasa y tubos de alta presión que cumplen con TEMA (Tipo BHE, DEU, EMU, etc.) y ASME Sección VIII Div. 1 y Div. 2.
-
Sellos de Servicio Extremo: Cierres de tipo breech-lock, sellos de diafragma y diseños de bridas atornilladas especializadas diseñadas para servicio de hidrógeno de alta presión.
2. Haz de Tubos de Alto Rendimiento y Tubos Especializados
Un intercambiador de calor solo es tan confiable como sus tubos de transferencia de calor internos. Fabricamos e integramos tubos sin costura y soldados de primera calidad:
-
Tubo sin costura de acero inoxidable: Grados austeníticos (304L, 316L, 321H, 347H) y dúplex/súper dúplex (S31803, S32750) que proporcionan una resistencia excepcional al agrietamiento por corrosión bajo tensión de ácido politiónico y a la corrosión por H₂S húmedo.
-
Tubo de aleación de níquel: Inconel 600/625, Incoloy 800/825, Hastelloy C276 y Monel 400 para atmósferas severas de alta temperatura, alto hidrógeno y gas ácido.
-
Tubo de aleación de cobre: Latón Admiralty, CuNi 90/10 y tubos CuNi 70/30 diseñados para circuitos de agua de refrigeración y corrientes de proceso no corrosivas.
-
Tubo aletado: Configuraciones de Tubo aletado extruido, aleta alta, aleta baja y dentado diseñadas para expandir el área de superficie externa, aumentar los coeficientes de transferencia de calor y maximizar la eficiencia térmica en intercambiadores de calor enfriados por aire y en fase gaseosa.
-
Tubo de horno y tubo de intercambiador de calor: Tubos sin costura de primera calidad diseñados para ciclos térmicos severos, resistencia a la fluencia y bucles de horno o rehervidor de alta presión.
Componentes Centrales del Intercambiador de Calor y Funciones Técnicas
Para ayudar a los equipos de mantenimiento, contratistas EPC y especialistas en adquisiciones que buscan piezas de repuesto, la siguiente tabla destaca los componentes internos clave, sus funciones de ingeniería y las ofertas de materiales:
| Nombre del Componente |
Función Técnica Clave |
Opciones de Material de Ingeniería |
| Haz de Tubos del Intercambiador de Calor |
El núcleo térmico central del intercambiador; transfiere calor entre fluidos de proceso manteniendo una separación completa de fluidos. |
Tubo sin costura de acero inoxidable, Tubo de aleación de níquel, Tubo de aleación de cobre, Tubo aletado |
| Placa Tubular del Intercambiador de Calor |
Disco estructural forjado de alta resistencia que ancla los tubos del intercambiador de calor, soporta la presión diferencial y aísla los fluidos del lado de la carcasa y del lado del tubo. |
Acero al carbono forjado, acero revestido (SA266 + SS316L/Incoloy 825), Monel, acero inoxidable |
| Deflectores y Placas de Soporte |
Dirige el flujo de fluido a través del haz de tubos para maximizar la turbulencia y la transferencia de calor, al tiempo que evita la vibración inducida por el flujo en los tubos. |
Acero al carbono, acero inoxidable (304L/316L), acero inoxidable dúplex |
| Cabezales de Canal y Carcasa |
Cierres de extremo que retienen presión (semiesféricos, elipsoidales o de tipo breech-lock) diseñados para acceso de inspección y mantenimiento de alta presión. |
Acero al carbono de pared gruesa (SA516 Gr 70), acero aleado (SA387 Gr 11/22), acero inoxidable |
| Juntas y Anillos de Sellado |
Asegura un sellado sin fugas bajo ciclos térmicos extremos y altas presiones parciales de hidrógeno. |
Juntas anulares octogonales/ovales (RTJ), juntas enrolladas en espiral, diafragmas metálicos sólidos |
Puntos Destacados Técnicos Clave y Ventajas de Ingeniería
-
Eficiencia Térmica Superior: Diseños de tubos de ingeniería y paso de deflectores optimizado que garantizan un coeficiente máximo de recuperación de calor con una mínima caída de presión.
-
Resistencia al Ataque por Hidrógeno a Alta Temperatura (HTHA): Controles estrictos de materiales que cumplen con las pautas de la Curva de Nelson (API 941) para eliminar los riesgos de fragilización por hidrógeno.
-
Mecanizado de Precisión de Placas Tubulares CNC: Perforación y ranurado de orificios ultraprecisos que garantizan una expansión óptima del tubo, evitando microfugas en juntas críticas de alta presión.
-
Pruebas No Destructivas (PND): Pruebas radiográficas (RT) al 100%, pruebas ultrasónicas (UT), pruebas de presión hidrostática e identificación positiva de materiales (PMI) realizadas en todos los componentes que retienen presión.
Conocimientos Esenciales y Guía de Ingeniería para Compradores
Al seleccionar o reemplazar un Intercambiador Combinado de Efluente de Alimentación (CFEE) o comprar Haz de Tubos de Intercambiador de Calor de repuesto, los ingenieros y los responsables de adquisiciones deben evaluar varios factores operativos críticos:
1. Control de Deposición de Sales de Amonio y Corrosión
En los hidrotraitadores, el amoníaco (NH₃) y el sulfuro de hidrógeno (H₂S) se combinan para formar sales de bisulfuro de amonio (NH₄HS) a medida que las temperaturas descienden en el tren de efluentes.
-
Nota de Ingeniería: Se deben incorporar un perfil de temperatura adecuado y puntos de inyección de agua de lavado para evitar la cristalización de sales, la corrosión localizada severa debajo del depósito y la obstrucción de los tubos. El uso de Tubo de aleación de níquel de alta aleación o Tubo sin costura de acero inoxidable dúplex en la zona de condensación extiende drásticamente la vida útil del equipo.
2. Integridad de la Junta de la Placa Tubular bajo Ciclos Térmicos
Los intercambiadores de efluente de alimentación experimentan una severa expansión térmica diferencial entre las corrientes de alimentación de alta temperatura y las de efluente más frío.
3. Mitigación de Vibraciones
Las altas velocidades de fluido del lado de la carcasa pueden provocar vibraciones inducidas por el flujo, lo que lleva a un desgaste prematuro de los tubos o a fallas por fatiga en los puntos de contacto de los deflectores.
Por qué elegir Yuhong Group?
-
Fabricación Integrada: Desde la fabricación de tuberías de acero sin costura en bruto hasta el ensamblaje final de recipientes a presión de alta resistencia, controlamos cada paso de la cadena de suministro.
-
Cumplimiento Global: Construido de acuerdo con los estándares internacionales ASME, TEMA, PED e ISO.
-
Fabricación Personalizada: Personalización completa basada en hojas de datos térmicos del cliente, dibujos o especificaciones de repuesto.
