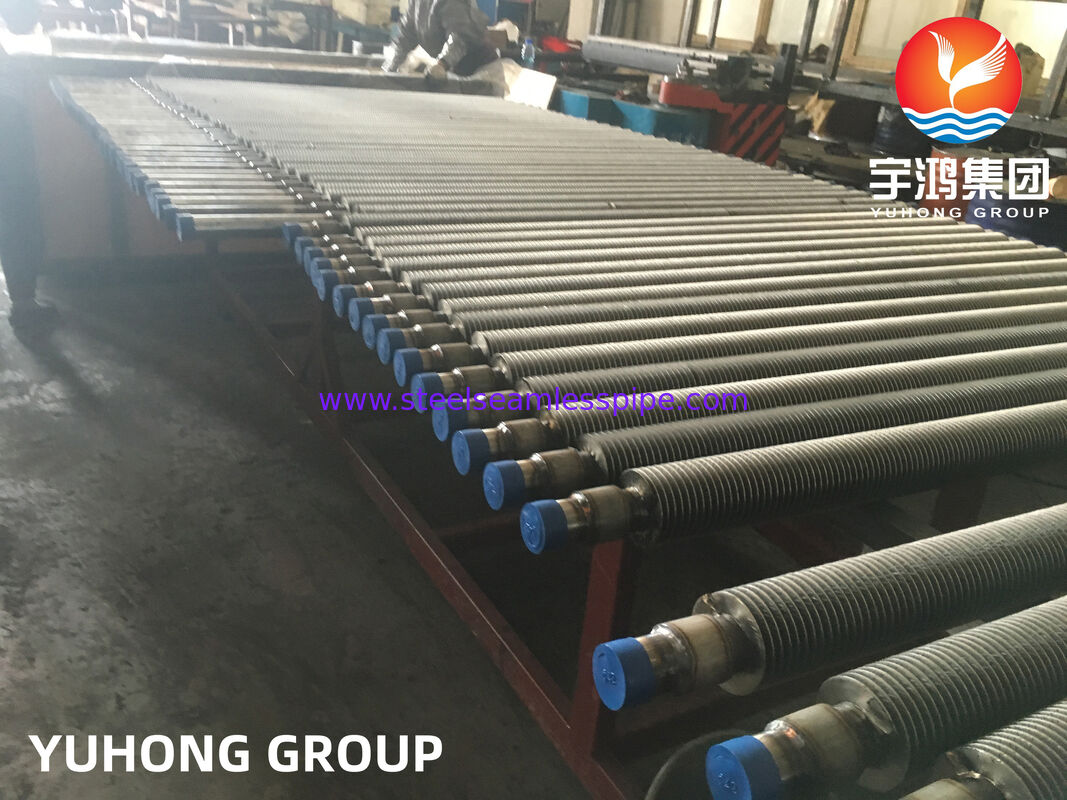

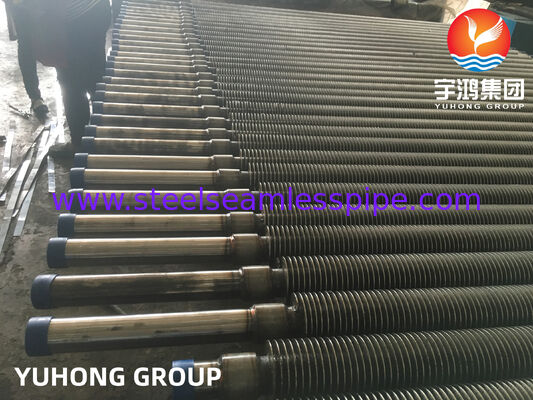

Tubos con aletas soldados por alta frecuencia (ASME SA213 T12)
Tubos con aletas soldados por alta frecuencia (HFW) fabricados a partir deASME SA213 T12 (acero de aleación 1Cr-0,5Mo)Se utilizan ampliamente en sistemas de transferencia de calor de temperatura media a alta. Este grado de material ofrece un excelente equilibrio entre conductividad térmica, resistencia mecánica y resistencia a la oxidación, lo que lo hace adecuado para calderas, economizadores y equipos industriales de recuperación de calor.
El proceso de soldadura por resistencia de alta frecuencia garantiza una unión metalúrgica continua entre la aleta y el tubo base, lo que brinda una eficiencia de transferencia de calor superior y confiabilidad operativa a largo plazo incluso bajo cargas térmicas cíclicas.
Descripción general del producto
- Tipo de producto:Tubo con aletas soldado de alta frecuencia
- Materia prima:ASME SA213 T12 (acero de aleación Cr-Mo)
- Material de la aleta:Acero al carbono/acero aleado (aplicación coincidente)
- Tipo de aleta:Aleta de tira helicoidal continua
- Método de fabricación:Soldadura por resistencia de alta frecuencia (HFW)
Rangos de tamaño estándar
Diseñados para cumplir con diversos requisitos de ingeniería y diseño térmico, nuestros tubos con aletas están disponibles en una amplia gama de especificaciones:
Dimensiones del tubo base
- Diámetro exterior (OD):19,05 mm – 76,2 mm (3/4" – 3")
- Grosor de la pared:2,0 mm – 8,0 mm
- Longitud:Hasta 12.000 mm o longitudes personalizadas disponibles
Especificaciones de las aletas
- Altura de la aleta:8mm – 25mm
- Grosor de la aleta:0,8 mm – 2,5 mm
- Paso de aleta:2mm – 5mm ajustable
- Densidad de aletas:Personalizado según los requisitos de servicio térmico y caída de presión.
Composición química (SA213 T12 típica)
| Elemento |
Contenido (%) |
| Carbono (C) |
0,05 – 0,15 |
| Manganeso (Mn) |
0,30 – 0,61 |
| Silicio (Si) |
0,50 máximo |
| Cromo (Cr) |
0,80 – 1,25 |
| Molibdeno (Mo) |
0,44 – 0,65 |
| Fósforo (P) |
0,025 máx. |
| Azufre (S) |
0,025 máx. |
Características metalúrgicas clave:
- Composición equilibrada de Cr-Mo para una resistencia moderada a altas temperaturas.
- Buena resistencia a la oxidación y a la incrustación.
- Microestructura estable después del tratamiento térmico.
Propiedades mecánicas
| Propiedad |
Requisito |
| Resistencia a la tracción |
≥ 415MPa |
| Fuerza de producción |
≥ 205MPa |
| Alargamiento |
≥ 30% (en longitud de calibre de 50 mm) |
| Dureza |
Controlado según los estándares de tratamiento térmico ASTM. |
El material generalmente se suministra en condiciones normalizadas y templadas para garantizar un rendimiento mecánico uniforme y una mejor resistencia a la fluencia.
Inspección y garantía de calidad
Para garantizar una calidad constante y el cumplimiento de las normas ASME, cada tubo con aletas se somete a una inspección rigurosa:

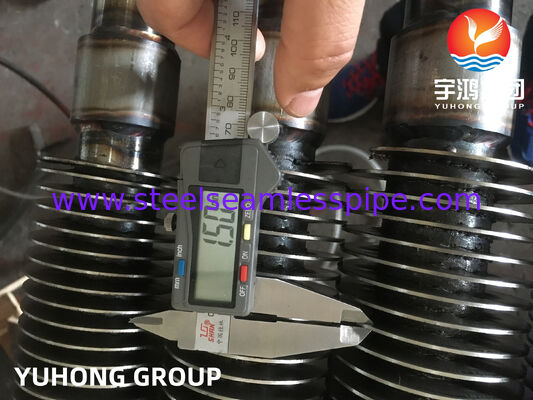

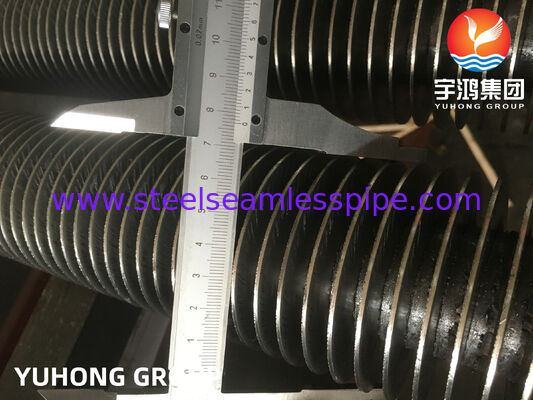

Inspección dimensional
- Control de diámetro exterior, espesor de pared y rectitud.
- Verificación de altura, paso y alineación de las aletas
Ensayos no destructivos (END)
- Prueba de corrientes de Foucault (ECT) para la integridad del tubo base
- Pruebas ultrasónicas (UT) para garantizar la calidad de la soldadura
- Inspección visual de la continuidad de la soldadura de las aletas.
Prueba de presión
- Pruebas 100 % hidrostáticas para comprobar la integridad de las fugas
- Pruebas neumáticas opcionales para aplicaciones específicas
Verificación de materiales
- PMI (Identificación positiva de materiales)
- Análisis espectroquímico para trazabilidad del calor.
- Certificación de acuerdo con los requisitos de ASME SA213.
Aplicaciones
Los tubos con aletas soldados de alta frecuencia SA213 T12 se utilizan comúnmente en:
- Economizadores de calderas
- Sistemas industriales de recuperación de calor.
- Plantas de generación de energía
- Calentadores e intercambiadores de refinería.
- Unidades de recuperación de calor residual (WHRU)
- Sistemas de calefacción de procesos en plantas petroquímicas.
Ventajas clave
- Excelente eficiencia de transferencia de calor debido a la fuerte unión de las aletas
- Solución rentable para aplicaciones de temperatura media
- Alta estabilidad estructural bajo ciclo térmico.
- Vida útil extendida con requisitos mínimos de mantenimiento.
- Personalización flexible para la optimización del diseño térmico y mecánico.
